保护用电流互感器原理及选型
------------------------------------------------------
摘 要 在电力系统中，电流互感器将连接继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换成1A或5A两种标准的二次电流值，
提供给继电器及测量仪器仪表。保护用电流互感器的接线方式与电力系统的运行方式密切相关，要保证继电保护装置的正确动作，必须掌握好它与保护的关系，
同时注意其使用方式的选择。文章简述了选择保护用电流互感器的相关原则、系统中电流互感器常用的接线方式及使用电流互感器的注意事项。

　　电流互感器是电力系统中重要的电气设备，它是根据变压器原理进行工作的，将大电流按变比变换成同频率的小电流，为与其副线圈相串联的测量仪器仪
表或继电器提供电流信号。由于测量仪器仪表和继电器电流线圈的阻抗很小，因此电流互感器正常运行时副线圈相当于短路状态。电流互感器原线圈串联在电
路中，匝数很少，所以原线圈中的电流完全取决于电路中的负荷电流，与互感器的二次负荷无关。按在电路中的使用功能电流互感器可以分为测量用电流互感
器和保护用电流互感器，下面对保护用电流互感器作简要介绍。　

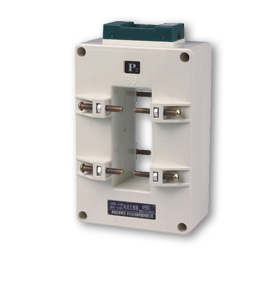

型号含义
SDH、BH、LMK3--------------注册商标
0.66---------------额定电压
【】---------规格
P-------------------形式
订货须知：
１、请注明电流互感器型号、额定电流比、准确度 等级、额定容量及安装方式等。
2、如有特殊要求，请与我公司联系，以便按需订制。
精度范围：5p10 5p20 10p10 10p20

100/5   5p10         5p20
150/5     5p10        5p20
200/5     5p10       5p20
250/5     5p10        5p20
300/5      5p10        5p20
400/5      5p10        5p20
500/5       5p10       5p20
600/5        5p10      5p20
700/5        5p10      5p20
750/5        5p10      5p20
800/5      5p10      5p20
1000/5      5p10      5p20
1200/5      5p10      5p20
1500/5       5p10      5p20
2000/5       5p10      5p20
2500/5        5p10      5p20
3000/5        5p10      5p20
4000/5        5p10      5p20
5000/5         5p10      5p20
6000/5         5p10      5p20
8000/5         5p10      5p20

额定电流比
Rated Transformation
Ratio
50/1
60/1
75/1
100/1           5p10      5p20
150/1         5p10      5p20
200/1        5p10      5p20
250/1       5p10      5p20
300/1       5p10      5p20
400/1       5p10      5p20
500/1       5p10      5p20
600/1         5p10      5p20
700/1          5p10      5p20
750/1        5p10      5p20
800/1        5p10      5p20
1000/1       5p10      5p20
1200/1       5p10      5p20
1500/1       5p10      5p20
2000/1       5p10      5p20
2500/1       5p10      5p20
3000/1       5p10      5p20
4000/1       5p10      5p20
5000/1       5p10      5p20

规格型号
Model
30P
40P
50P
60P
80P
100ⅡP
100×50ⅡP
100×80ⅡP
100×140ⅡP
120×50ⅡP
120×80ⅡP
130ⅡP
130×50ⅡP
150×50ⅡP
180ⅡP
200ⅡP
220×50ⅡP
170×100ⅡP
180×50ⅡP
260×50ⅡP
