NU506 - One Channel HV Constant Current LED Driver
產品特色 :
·
· 160mA 單通道定電流驅動器
· 最高輸出端耐壓 600V
· 輸出電流由外部電阻設定
· VDD電源電壓6V ~ 16V,內建15V 稽納二極體保護
· VDD腳可做PWM 調變,最高頻率5KHz
· 晶片接面工作溫度
· 可串接使用,提高導通角度與光效
· 電源及負載調變率0.5%/10V
· 溫度保護,
· 無鉛環保封裝
· 產品說明
· NU506 是一簡單的高壓定電流元件,在各種 LED 照
· 明產品的應用上非常容易使用,尤其是在車用電子與交
· 流電壓直接驅動的應用,具有低成本與高效能的優勢。
· NU506 其具有絕佳的負載與電源調變率和極小輸出電流
· 誤差,能使 LED 的工作電流穩定限制在設定範圍內,大
· 幅增長 LED使用壽命。
· 除了支援寬廣電源範圍不需另外提供電源之外,
· NU506 的 VDD腳可以充當輸出致能(OE)功能使用,配合數
· 位 PWM 控制線路,可應用於灰階電流控制。
· NU506 支援數能科技獨特的 LED 串接驅動技術,在
· 不需要轉換電源電壓的情況下,直接有效率的驅動多顆
· 串接的 LED。此串接驅動技術能維持正弦波的高導通角度
· 與高電源效率。當電源電壓上升時,能將增加的電壓電
· 能轉換為光能。同時並具有高功率因數與電路結構簡單
· 的優點。在僅需要少數 SMD 電阻電容的情況下,大幅提
· 高產品的可靠度與簡化量產程序。此獨特多階串接驅動
· 架構專利申請中。
· NU506 是高壓線性電源元件,不會產生電磁干擾,其內建
· 的溫度保護功能,在 160℃時會將輸出功率降低,並在
·
· 大電流可輸出 160mA。

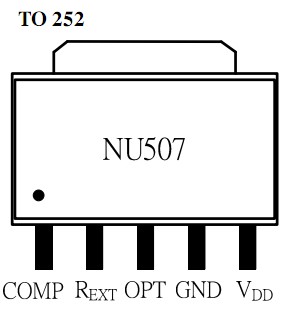

NU507晶片特性 (内置MOS+过温保护功能)
簡易之線性定電流元件
80mA 單通道定電流驅動器
最高輸出端耐壓 400V
輸出電流由外部電阻設定
VDD電源電壓 6V ~ 18V,內建 15V 稽納二極體保護
VDD腳可做 PWM 調變,最高頻率 5KHz
可串接使用,提高導通角度與光效
電流精準度 4%
電源及負載調變率 0.5%/V
工作環境溫度
無鉛環保封裝 80mA單通道定電流驅動器
˙ 最高輸出端耐壓400V
˙ 6V~18V 電源電壓設計,內建15V稽納二極體保護
˙ VDD可做PWM調變,最高頻率 5KHz
˙ 電源及負載調變率0.5%V.
˙ 120 ℃~
產品說明 產品說明 產品說明 產品說明
NU507 是一簡單的高壓定電流元件,在各種 LED 照
明產品的應用上非常容易使用,尤其是在車用電子與交
流電壓直接驅動的應用,具有低成本與高效能的優勢。
NU507 其具有絕佳的負載與電源調變率和極小輸出電流
誤差,能使 LED 的工作電流穩定限制在設定範圍內,大
幅增長 LED 使用壽命。
除了支援寬廣電源範圍不需另外提供電源之外,
NU507 的 VDD腳可以充當輸出致能(OE)功能使用,配合數
位 PWM 控制線路,可應用於灰階電流控制。
NU507 支援數能科技獨特的 LED 串接驅動技術,在
不需要轉換電源電壓的情況下,直接有效率的驅動多顆
串接的 LED。此串接驅動技術能維持正弦波的高導通角度
與高電源效率。當電源電壓上升時,能將增加的電壓電
能轉換為光能。同時並具有高功率因數與電路結構簡單
的優點。在僅需要少數 SMD 電阻電容的情況下,大幅提
高產品的可靠度與簡化量產程序。此獨特多階串接驅動
架構專利申請中。
NU507 是高壓線性電源元件,不會產生電磁干擾,其
內建的溫度保護功能,在 125℃以上時會開始將輸出電流
降低,並在約 160℃時關閉。另外其輸出電流由外部電阻
設定,最大電流可輸出 80mA。
