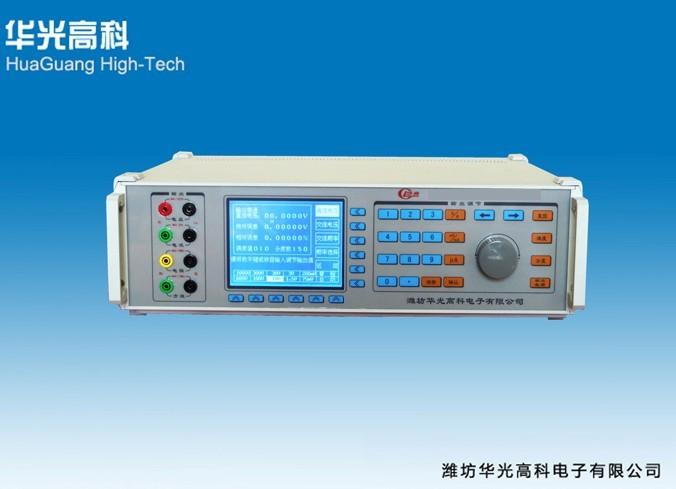

NM5200多功能标准源





NM5200多功能标准源
用途、特点：
一、NM5200主要特点：
1、NM5200采用320×240LCD大屏幕图形显示器，汉字菜单，具有良好人机界面。
2、可同时显示功能选择键、输出状态、输出值、满度值、分度数、功率值、相位、频率、有功、无功、相对误差、绝对误差和引用误差、量程。
3、具有交直流电压、电流、功率、有功、无功、功率因数、相位、频率、电阻和方波频率输出，可广泛用于检定模拟指示和数字式仪表。
4、有手动和自动量程，使用起来更加灵活方便。
5、数字键设定输出，使输出一步到位；用旋转编码器逐位调节输出值；也可采用连续步进方式。
6、任意改变满度值和分度数，可任意改变仪器的各项输出参数，
7、清零功能，可以让输出一键回零。
8、交直流电压、电流、功率、有功、无功、功率因数、相位、频率、方波频率六位输出调节，调节细度达到量程的10-6。
9、输出电压、电流、功率均为软启动，具有过流、过压、过载、过热、电流开路、电压短路等自动保护功能。
10、用闭壳式自校准先进技术，具有外部校准功能，可随时通过高等级标准表修正仪器的电压、电流、功率、频率、相位、等的准确度。
11、有RS232接口，可与计算机连接组成自动测试系统(选件)，实现双向通讯（通讯协议公开，便于客户二次开发）能进行检定数据处理、证书打印和档案管理等多项管理工作。
12、仪器设有万年日历可实时显示当前日期与时间。
13、仪器具有高电压、大电流输出时声音提示及大电流限时自动关闭功能。
二、NM5200技术指标：
1、DCV：10mV-1000V，量程分为75mV、200mV、1.5V、3V、10V、30V、75V 、150V、300V、600V、1000V十一个量程。
2、DCI：2μA-22A，量程分为20μA、200μA、2mA、10mA、50mA、200mA、500mA、2.5A、5A、20A十一个量程。
3、ACV：75mV-1000V，量程分为75mV、200mV、1.5V、3V、10V、30V、75V 、150V、300V、600V、1000V十一个量程。
4、ACI：0.6mA-22A，量程分为2mA、10mA、50mA、200mA、500mA、2.5A、10A、20A八个量程。
5、输出交直流电压、电流调节范围：优于满量程的1×10-5，每个量程均可在10-110%之间调节（1000V量程调节范围为10-100%），六位数字都可逐位调节，连续步进。
6、输出交流电压、电流的频率范围：40Hz-65 Hz、400 Hz、500 Hz、1000 Hz、1500 Hz、2000 Hz、2500 Hz、50Hz电源同步。40Hz-65 Hz频率调节细度0.001 Hz，调定准确度为5×10-5。
7、DCV准确度：1.5V -1000V量程为±(0.02%RD+0.03%FS)，
75mV、200mV量程为±0.1%RG±0.5 mV 。
8、ACV准确度：1.5V- 1000V量程为±(0.02%RD+0.03%FS)；稳定度不大于0.01%FS(60S)
9、DCI准确度：2mA-20A量程为±(0.02%RD+0.03%FS)；稳定度不大于0.01%FS(60S)。 20μA 、200μA量程为±0.1%RG±0.5μA。
10、ACI准确度：2mA-20A量程为±(0.02%RD+0.03%FS)；稳定度不大于0.02%FS(60S)。
11、交流频率准确度：±0.02% 。
12、交流电压、电流差频影响，准确度附加0.03%RD，400 Hz准确度附加0.1%RD。
13、输出交流失真度小于0.3% 。
14、输出直流纹波小于0.5% 。
15、输出电阻阻值：10Ω、25Ω、50Ω、100Ω，150Ω，200Ω，250Ω，500Ω，1K，1.5K，2K，2.5K，5K，10K，15K，20K，25K，50K，100K，150K，200K，250K，500K，1M，1.5M，2M，2.5M，5M，10M。
准确度为±0.2%FS±200mΩ,额定功率为0.5W。
16、输出方波频率范围0.1Hz-- 1.1MHz，分为1Hz、10Hz、100Hz、1kHz、10kHz、100kHz、1MHz七个频段、调节细度优于1x10-4，准确度为±0.02%。
17、交直流电压额定输出功率： 30V-1000V量程为20W，
75mV、200mV最大输出电流为20mA；
2V、3V、10V量程最大输出电流为100mA。
18、交直流电流额定输出功率：2A-20A量程为20W，其它量程最大输出电压为10V。
19、供电电源220V（±10%），频率50 Hz（±10%），最大功耗120VA。
20、使用环境：温度20±5℃，相对湿度80%，无强光直射，无电磁干扰。
