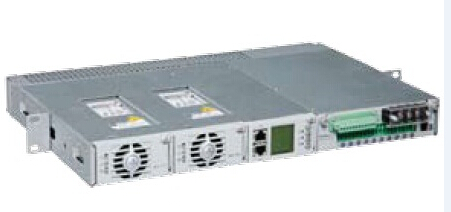

1、NetSure211 C23电源系统概述
艾默生NetSure211 C23嵌入式电源系统是艾默生网络能源集多年开发和网上运行经验,为满足3G、FTTx、数据通信设备、传输设备和接入设备等网络需求而设计的高可靠、高功率密度、高性能、全数字化通信电源系统。
2、系统技术参数表
环境条件:
工作温度 -5℃~40℃
储存温度 -40℃~70℃
相对湿度 ≤90%RH
海拔高度 ≤2000m(超过需降额使用)
污染等级 2级
其它 没有导电尘埃和腐蚀性气体,没有爆炸危险
交流配电:
输入相电压 220Vac
输入电压范围 90Vac~290Vac
输入频率 45Hz~65Hz
最大输入电流 单相输入,每个整流模块输入电流≤7A
功率因数 ≥0.99
过电压等级 Ⅱ级
直流配电:
额定输出电压 -53.5Vdc
输出电压范围 -42.3Vdc~-57.6Vdc
输出电流 40A
稳压精度 ≤±1%
效率 ≥90%
峰峰值杂音电压 ≤200mV
电话衡重杂音电压 ≤2mV
3、系统特点
采用标准19英寸结构设计,具有良好的通用性
体积小,重量轻,嵌入式安装,节省机房面积和安装成本
全正面操作,方便维护
输入电压范围宽,电网适应能力强
整流模块的工作温度范围宽,环境适应能力强
无损伤热插拔,在线维护,方便快捷
具有全方位的防雷保护设计,提供多路直流配电输出
具有完善的蓄电池管理功能,有效提高蓄电池的使用寿命
提供RS232、网口、干接点等多种通信接口,组网灵活,可实现远程监控
通过CE、UL、TLC等多种国内外相关认证
3、规格参数:
整流模块 型号:R48-1000配置:1-2个,最大40A
监控模块 型号:M522B,M523B或M221B标准配置:1个
交流配电 交流输入模式:L+N+PE/220V
直流配电 2路负载空开: 2×32A/1P
