艾默生嵌入式通信电源系统：NetSure211 C23、NetSure211 C46、NetSure501 A41-S1、NetSure701 A4-S3、NetSure701 A41-S5、EPS30-4815AF、GIE4805S等嵌入式通信电源。

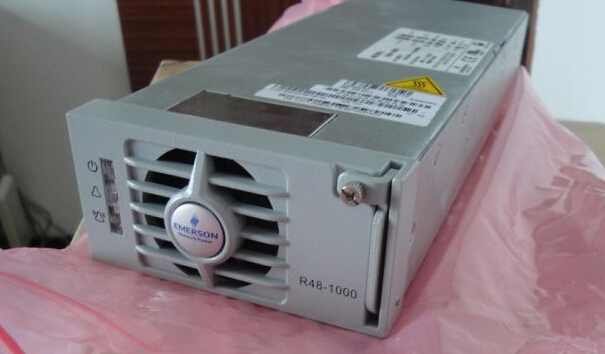

1、艾默生通信电源R48-1000电源模块概述
R48-1000通信电源模块主要用在NetSure201 C23/C46艾默生嵌入式电源系统中，作为整流充电模块之用。
2、主要技术参数：
输入电压80-300Vac
输入电压频率45-65HZ
输入功率因素≥0.99
输出电压-42至-58Vdc
输出电流0-20A
输出额定效率≥92%
尺寸41(H)×87(W)×241(D)
2、R48-1000高频开关电源模块主要功能和特点
a.热插拔：整流模块采用无损伤热插拔技术，其输出和输入都有软启动单元，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1分钟。
b.数字化均流：整流模块采用先进的数字化均流技术，无需监控模块，模块间可以自动均流，均流不平衡度小于1.5A。
c.输入限功率控制：整流模块根据输入电压和输出电压的变化，采用先进的限功率控制方法。转换点在176V。当输入电压在176Vac～290Vac时，模块可以输出最大功率；当输入电压在85Vac～176Vac时，使其在低输入电压时既保证最大负载需求，又能保证模块的可靠工作
4、更换整流模块注意事项
1．检查新整流模块是否有损坏。
2．松开整流模块的把手固定螺钉。
3．按压整流模块把手，待把手弹出后抓住把手将整流模块拉出机架。此时请尽量小心，刚刚退出工作的模块外壳表面温度还很高，注意抓紧模块以免跌落损坏。
4．抓住新整流模块把手，缓慢将整流模块推进到插框，确保输入、输出插座连接良好。整流模块运行指示灯经过短时延迟后会点亮，风扇运转。
5．检查新的整流模块工作是否正常。包括：监控模块是否能识别新整流模块；是否和其他整流模块均流；当重新拔出该整流模块时，观察监控模块上是否有相应告警。若各项检验都正常，则更换上的整流模块运行正常。
6．将把手推进前面板以固定该整流模块。
7．固定整流模块的把手固定螺钉。
