1、电源概述

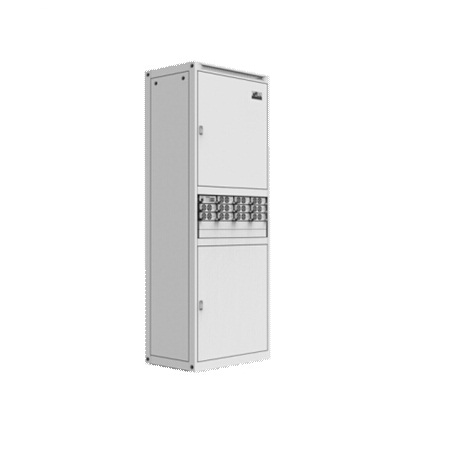

中兴ZXDU68 T601电源系统是中兴通讯第四代电源最有代表的产品。中兴ZXDU68 T601电源系统的电源柜采用三相四线制交流供电,整流器供电为单相220Vac,额定输出电流为50A;该组合电源系统有2m和1.6m两种标准机柜,由中兴ZXDU68 T601电源系统源柜的额定供电电流为600A,可以实现30A和50A整流器混插,方便维护。
ZXDU68 T601是一款高效率-48V室内组合电源系统,标准配置最大33kW,并可根据用户需要单柜扩展至105kW。包含更加丰富的外部接口:输入输出干接点、RJ45、RS232、RS485、USB,可以根据现场环境灵活组网。系统采用效率高达96%的整流器,比传统电源更加节省能耗,减少CO2的排放。功率密度更高,机柜深度400mm,前接线前维护设计,减少占地面积和维护空间。监控单元采用彩色屏幕,视觉效果更好,同时使用人性化的九宫格设计,操作更加便利。
2、用户体验
高功率密度,节省占地空间高达50%,减少站点租赁费用支出
80~300VAC宽输入电压范围,提升电池使用寿命
-40~+70℃工作温度范围,野外适应能力更强,节省温控设备的费用
采用高效率整流器,比传统电源节省电能高达10%
丰富的网络接口可提供干接点、RJ45、RS232和RS485,并支持USB接口快速开局和监控存储能力扩展
3、主要技术参数
交流输入频率范围:50/60 Hz
单相最大输入电流:72 A
防雷级别C级交流防雷,防雷泄放电流≤ 40 kA
输入功率因数:≥ 0.99
直流配电
额定直流输出电压:-53.5 V
直流输出电压可调范围:-42 V ~ -58 V
额定输出电流:600 A(满配置)
最大输出功率:34800 W(满配置)
整机效率:≥ 91%
源效应:≤ 0.1%
负载效应:≤ 0.5%
稳压精度:≤ 0.6%
结构参数
机柜颜色(PANTONE色) 中兴浅灰
机柜尺寸:1600 mm(H) x 600 mm(W) x 400 mm(D)
机柜重量约:85 kg(含监控单元,不含整流器)
整流器重量:3.8 kg/台,最多12台
