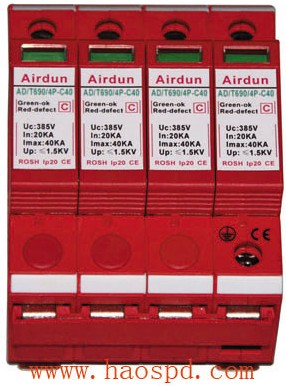

【品名】40KA 690V 三相电源防雷器
【品牌】Airdun(艾尔盾)
【型号】AD/T690/4P-C40
技术参数:
型号 AD/T690/4P-C40
货号 800 701
用途 对交流690 50/60Hz的低压工频电源系统中的雷电感应或操作过电压进行防护
额定工作电压Un 690 50/60Hz
最大持续工作电压Uc 780V 50/60Hz
保护水平Up <1.5kV
标称放电电流In(8/20) 20kA
最大放电电流Imax(8/20) 40kA
闪电脉冲电流limp(10/350) 20kA
反应时间t <25ns
漏电流1mA(75%U) ≤8 μA
最大后备保险丝强度 125A gL
遥信端子额定电流 1A
遥信端子接线截面积 最大1 mm2 单股线
外壳材料与颜色 阻燃增强尼龙(红色)
外壳防护等级 IP20
工作温度范围 -40℃~+80℃
连接方式 并联
外形尺寸(d×w×h)/P 90×72×66
执行标准 GBl8802.1、lEC61643-1
组合方式 4P
安装支架 35mm宽电气安装导轨
