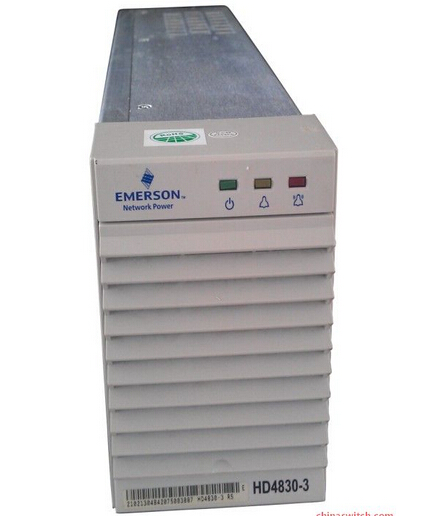

艾默生HD4825-3/HD4830-3向合作厂家提供电力用直流48V 系统的核心组件。合作厂家可利用该组件组成一定容量配置的48V 直流系统,应用于发电厂、水电站、各类变电站及其他需要通信电源的场合。
艾默生电力用直流48V 系统的核心组件具有以下特点:
整流模块采用有源功率因数补偿技术,功率因数值达0.99。
交流输入电压正常工作范围宽至90V~290V,当电压低至170V~180V 某点时,整流模块转为限功率输出,回差小于10V。
整流模块采用全面软开关技术,效率高达90%以上。
完善的电池管理。有电池低电压保护功能,能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。
历史告警记录可达100 条;电池测试数据记录可达10 组。
整流模块采用无损伤热插拔技术,即插即用,更换时间小于1 分钟。
网络化设计,提供多种通信接口(如:RS232、MODEM、干接点),组网灵活,可实现远程监控,无人值守。
完善的交、直流侧防雷设计。
完备的故障保护、故障告警功能。
安全可靠。系统设计全面符合安全标准EN60950 和GB4943
HD4830-3 、HD4810-3 主要技术参数
1.环境条件:
工作温度:-5~45℃
储存温度:-40~70℃
相对湿度:≤90%RH
海拔高度:≤3000m
2.输入特性:
输入(相)电压:在170~180V之间存在一个“转换点”,当处于“转换点”~290V范围时可输出58V/30A,处于90~“转换点”范围时可输出58V/15A
输入电网频率:45~65Hz
开机启动冲击电流:≤15A
不工作承受最大静态电压:380VAC,长期承受
3.输出特性:
输出直流电压:42~58V(通过监控模块进行连续调整)
输出直流电流:0~30A(最大可输出33A)
稳压精度 ≤±0.6%
负载调整率 ≤±0.5%
电压调整率 ≤±0.1%
4.输出限流特性:
无级限流,在0~110%额定电流值之间连续可调。
5.功率因数: ≥0.99
6.效率: ≥91%
7.均流不平衡度: ≤±3%
8.温度系数(1/℃): ≤±0.02%
9.动态响应
动态响应:50%--25%--50%或50%--75%--50%负载变化时,响应时间≤200μs,超调量≤0.5%。
软启动时间:3~8s
开关机过冲幅度:最大峰值不超过直流输出整定值的±10%
10.杂音指标
峰--峰值杂音电压:≤200mV(0~20MHz)
衡重杂音电压: ≤2mV
宽频杂音电压: ≤50mV(3.4kHz~150kHz)
≤20mV(0.15 MHz~30MHz)
离散杂音电压: ≤5mV(3.4kHz~150kHz)
≤3mV(150kHz~200kHz)
≤2mV(200kHz~500kHz)
≤1mV(0.5MHz~30MHz)
11.音响噪音:≤55dB(A)
12.电涌保护
满足IEEE C62.41-1991 B3等级,6kV/3kA(1.2/50s冲击电压和8/20s冲击电流混合波)。
13.绝缘电阻与绝缘强度(环境温度25±5℃,相对湿度90%):
1)绝缘电阻
直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥5MΩ(试验电压500VDC)
2)绝缘强度
交流部分对外壳:2120VDC,1min,无击穿,漏电流≤1mA
交流部分对直流部分:4240VDC,1min,无击穿,漏电流≤1mA
直流部分对外壳:710VDC,1min,无击穿,漏电流≤1mA
14.散热方式
当整流模块的散热器温度低于40℃时为自然冷,大于40℃时,通过一个风扇强制风冷。风扇采用无级温控调速,当散热器温度大于40℃风扇起转;散热器温度大于60℃,风扇满转。
15.告警和保护特性
1)过流保护
输入过流保护(采用保险丝);
输出过流保护(采用保险丝);
PFC过流保护;
短路保护:电流回缩式保护功能,回缩电流<8A,拐点电压<37V,故障消除后自动恢复工作。
2)过欠压保护:
