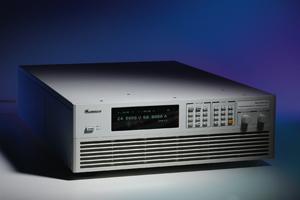

62000H系列 可程控直流电源供应器

--------------------------------------------------------------------------------

产品特点

功率输出范围 : 5KW / 10KW / 15KW
电压输出范围 : 0 ~ 600V
电流输出范围 : 0 ~ 375A
3U / 15KW 高功率密度

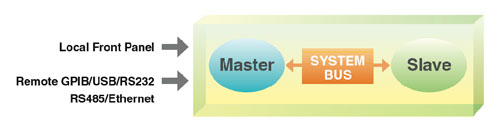

简易主/从并联&串联操作模式可达 150KW
精准的电压及电流量测
高速可程控界面
电压及电流斜率控制
数字旋钮、键盘及功能按钮操作
并联时具有均流操作模式
电压渐升/降功能 (时间范围 : 10 ms ~ 99 hours)
具有 10 组可程控及100个步骤设定电压/电流
过电压、限电流及过温度保护功能
标准的模拟编程控制接口
标准的 USB / RS232 / RS485 控制接口
可选购 GPIB / Ethernet 控制接口
外部输出 ON / OFF (I / P)
远程感测线压降补偿
LabView 及 Labwindows 控制驱动程序
具有 CE 认证
       Chroma 62000H系列可程控直流电源供应器，提供许多独特功能供电信、自动测试系统整合、工业、电池充电及模拟、混合动力汽车与太阳能面板模拟使用。这些功能包括3U中的15KW高功率密度、精准的输出电流和电压量测、输出触发信号，以及可仿真复杂的DC瞬时波形以便测试设备的瞬断、压降与其他电压间偏差的能力。

    62000H系列包含8个不同的机型，范围从5KW到 15KW，具有电流范围可达375A及电压范围可达600V。 62000H可简易并联10台仪器，可均流150KW供大功率应用，例如，450V/150A/67.5KW的电池组模拟供电动汽车与国防工业使用。

    前面板上有100种使用者可程控输入状态，供自动测试应用与生命周期ON/OF测试使用。此外，62000H具备16 bit高分辨率的数字控制和可视性佳的真空荧光显示器读出功能。

     62000H系列直流电源供应器操作非常简单，从前面板按键或远程控制器经由标准的USB/RS232/RS485/APG控制接口与选购的GPIB & Ethernet控制接口。其具有3U精巧尺寸，可毫无困难的以标准机架堆栈于机台上。

    62000H系列电源供应器另一个独特的功能为可建立复杂的DC瞬时波形。此功能可对设备进行电压漏失、瞬断和其它电压变化等测试，是用于航空设备测试、太阳能逆变器测试和其它会产生电压中断之设备测试的理想选择。其应用的范围包括DC/DC转换器和逆变器、压降测试、引擎启动仿真、电池自动充电、电子产品生命周期测试等等。

编程自动电压变化应用

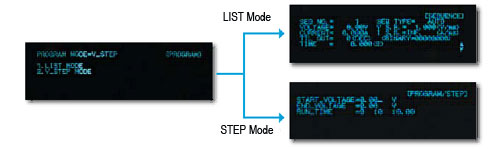

    62000H系列电源供应器的LIST和STEP模式提供自动排序功能。LIST模式100个使用者可程控排序，具有时间设定范围从5ms到15000s，还有电压/电流斜率控制。 STEP模式可设定起始、结束电压，且提供10ms到99 hours的运转时间予自动测试应用。应用的范围包括 DC/DC转换器和反用换流器、电压漏失测试、引擎启动仿真、电池自动充电、电池电压漏失仿真、电子产品生命周期测试与航空电子测试。

Battery Voltage Dropout Reset

Behavior at Voltage Dropof ISO 16750-2

Engine Starting Profile of ISO 16750-2

Battery Voltage Slow Decrease & Decrease

Telecom Converter Sag Testing

Output Voltage Slew Rate Control

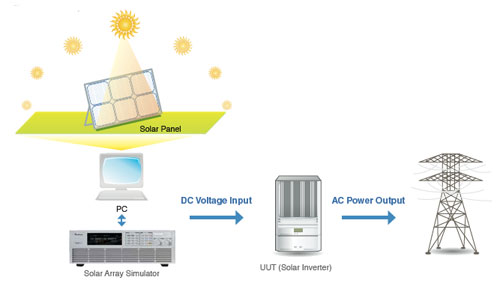

太阳电池模拟电源应用*
型号62150H-600S，600V/25A/15kW直流电源具有可仿真太阳能板的I-V曲线，使用者可编辑多种不同温度及照度下的I-V曲线及特殊有屏蔽下的曲线，此可应用于太阳能逆变器的最大功率追踪(MPPT)效能测试。

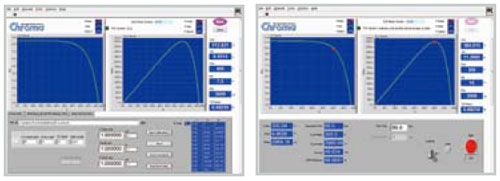

Figure A : IV Curve Edit Table Mode    Figure B : Static MPPT Test

选型指南
型号           描述
62050H-40       可程控直流电源供应器 40V/125A/5KW
62050H-450      可程控直流电源供应器 450V/11.5A/5KW
62050H-600      可程控直流电源供应器 600V/8.5A/5KW
62075H-30       可程控直流电源供应器 30V/250A/7.5KW
62100H-30       可程控直流电源供应器 30V/375A/11KW
62100H-40       可程控直流电源供应器 40V/250A/10KW
62100H-450      可程控直流电源供应器 450V/23A/10KW
62100H-600      可程控直流电源供应器 600V/17A/10KW
62100H-600S     可程控直流电源供应器 600V/17A/10KW 具有太阳电池数组仿真功能
62150H-40       可程控直流电源供应器 40V/375A/15KW
62150H-450      可程控直流电源供应器 450V/34A/15KW
62150H-600      可程控直流电源供应器 600V/25A/15KW
62150H-600S     可程控直流电源供应器 600V/25A/15KW 具有太阳电池数组仿真功能
62150H-1000S    可程控直流电源供应器 1000V/15A/15KW 具有太阳电池数组仿真功能
A620024         GPIB 适配卡 (工厂出货安装)
A620025         Ethernet 适配卡 (工厂出货安装)
A620026         19吋机框耳架
