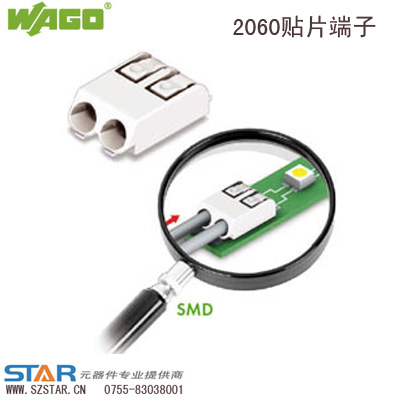

wago 2060端子(原装/代替)

点击查看原图
公司名称:深圳市思大电子有限公司
所属类别:电源配套分类>>连接器及端子
电子信箱:417772253@qq.com
联系电话:15013604656
联 系 人:曹菲慧
更新时间:2014-3-28 15:29:54

产品详情

  STA思大-元器件专业提供商该接线端子采用S型笼式弹簧(CAGE CLAMP®S)连接技术,单股硬导线可直接插入接线单元,操作简便且节省时间;端子本身带有的推压键又方便了细多股导线的连接。2060系列采取侧面进线方式,推压键则位于顶部,操作方向为由上至下,从而节省了空间。

 此外,wago2060系列极为小巧的外形和浅色系的外壳最大程度地减少了其阴影对PCB板上LED照明设备的影响。该SMD PCB接线端子的通道间距为4mm,且并排组装时不损失极数,所以可根据需要对接线端子进行组装,以得到所需的极数,进而降低了采购、仓储以及生产成本。

wago2060系列PCB接线端子采取卷装带式包装,适于自动装配。它适于连接截面积为0.2-0.75mm²(AWG 24–18)的导线,额定电流9A,额定电压320V/2.5 kV/2(过电压类别II)。

借助WAGO 2060系列接线端子的推压键连接细多股导线和拆卸导线既方便又节省空间。它具有的S型笼式弹簧接线单元(CAGE CLAMP®S)允许直接插入单股硬导线-这一优点非常节省时间。它的高度仅为4.5mm,我们的接线端子能够在最小的空间内发挥最大的作用

技术参数: 2060-402/998-404
2极 针距 4 mm / 0.157 in
 RoHS compliant
  项目组 3 (多个连接器系统)
  颜色 浅灰色
  可接导线数量 2
  电位数量 2
  极数 2
  高度 4,5 mm
  高度 0,177 in
  厚度 7,9 mm
  厚度 0,311 in
  宽度 13,1 mm
  宽度 0,516 in
  针距 4 mm
  针距 0,157 in
  额定指标基于 IEC/EN 60664-1
  过电压类别 EN I III
  污染等级 2
  额定电压 EN 160 V
  可承受瞬间峰值电压 2,5 kV
  额定电流 EN 9 A
  过电压类别 EN II II
  污染等级 2
  额定电压 EN 320 V
  可承受瞬间峰值电压 2,5 kV
  额定电流 EN 9 A
  过电压类别 EN III III
  防护等级 3
  额定电压 EN 63 V


  额定浪涌电压 2,5 kV
  额定电流 9 A
  连接方式 CONTACT CAGE CLAMP®CONNECTION
  最小可接导线截面积 [mm2] 0,2 - 0,75 mm2
  适用导线类型 硬导线
  最小可接导线截面积 [mm2] 0,2 - 0,75 mm2
  适用导线类型 细多股导线
  最小可接导线截面积 [AWG] 24 - 18 AWG
  最小剥线长度 6 mm
  最大剥线长度 7 mm
  剥线长度 [inch] 0,24 in
  剥线长度 [inch] 0,28 in
  导线进线孔与PCB板的角度 0 °
  材料 I
  温度稳定性 -60 °C 至 +105 °C
  易燃类别,基于 UL 94 0 V
  电镀触头 镀锡
