产品详情
62150H-600S/1000S 太阳能电池阵列仿真电源
主要特色：
- 电压输出范围: 0 ~600V&1000V
- 3U/15kW高功率密度模块可简易主/从并联达150kW
- 太阳电池数组仿真 I-V 功能(内建I-V曲线数学式)
- 可模拟多种太阳电池的输出特性(Fill Factor)
- 可仿真不同温度及照度下的I-V曲线
- 具有非常小的Leakage Current(<3mA)
- 精准的电压及电流量测
- 可仿真太阳面板屏蔽下 I-V 曲线
- 具有100条I-V曲线自动编程控制
- 可测试Static & Dynamic MPPT效能
- 可模拟各地区实际天候(天/月/年)I-V曲线
- 具有数据记录于Softpanel
- 标准的USB / RS232 / RS485控制接口
- 可选购GPIB / Ethernet 控制接口
- 实时的最大功率追踪状态显示于Softpanel
- 具有图形化操作软件Softpanel
- 具EN50530, Sandia, CGC/GF004动态MPPT测试程序及报表生成功能
Chroma最新推出太阳电池数组仿真电源，型号 62150H-600S&1000S提供最高可仿真太阳电池数组的开路电压(Voc)达1000V及短路电流(Isc)达25A 于3U高电源模块，且具有响应快速之设计以模拟太阳电池的输出I-V曲线，此可应用于光伏逆变器的最大功率追踪(MPPT)效能测试。
此62150H-600S/1000S具有高速100kHz的数字化数据撷取连续量测线路及数字滤波机制，及高速 25kHz的D/A控制，此可精准地仿真I-V曲线，并且可响应光伏逆变器的拉载市电涟波效应于I-V曲线仿真时，单机内建一太阳电池数学模型，使用者可简单地于单机前面板设定太阳电池I-V特性 (Voc/Isc/Vmp/Imp)后输出一仿真太阳电池数组I-V 曲线予光伏逆变器测试其静态MPPT效能。
另外实际太阳电池(Solar Array)数组会因天候如照度、温度、云遮或下雨而影响输出I-V曲线，此 62150H-600S/1000S单机可让使用者储存100条I-V 曲线，且可设定每条曲线欲执行输出时间，此可让使用者测试光伏逆变器于不同地区下天候条件的长时间最大功率追踪效能。
62150H-600S/1000S具备16bit高分辨率的数字控制及精准的电压及电流量测机制，并搭配图形化操作软件(Softpanel)，此可实时地测试及显示光伏逆变器的最大功率追踪状况，且测试MPPT EFF%读值，另外使用者可选择欲储存的量测读值于软件上。
大功率太阳电池数组仿真需求于商业用光伏逆变器测试时，使用者可简单地并联方式连接二台或多台电源模块以达到150kW。62000H系列电源供应器具有主/从并联控制模式达10台150kW输出，使并联操作模式快速又简易，在此模式中，使用者只需透过前面板或远程数字控制主(Master unit)单机，系统会自动将设定数值下载数据到从属(Slave unit)单机，具有高速同步讯号控制处理，且系统具有自动均流控制。
62000H系列直流电源供应器操作非常简单，从前面板按键或远程控制器经由标准的USB/RS232/ RS485/APG控制接口与选购的GPIB& Ethernet控制接口。其具有3U精巧尺寸，可毫无困难的以标准机架堆栈于机台上。

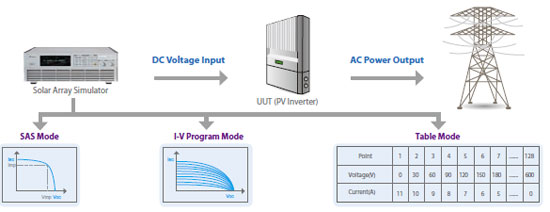

太阳电池数组仿真I -V曲线电源
型号62150H-600S/1000S具有响应快、可控制、重复性、高稳定性及精准性的仿真I-V曲线直流电源，于单机内建一SAS模型可简单且方便设定 Voc、Isc、Vmp及Imp等参数后产生一I-V曲线输出，另外具有I-V Program功能可储存100条不同照度及温度下的I-V曲线于内存内，并且可以设定每一条I-V曲线执行时间(1-15,000S)，此外也提供一Table模式允许使用者透过数字接口存入128点的V&I 数组功能，可让使用者编辑任何屏蔽的I-V曲线，以上非常适合验证光伏逆变器(PV Inverter)如下性能:
· 设计&验证光伏逆变器的最大功率追踪线路及演算机制
· 验证逆变器可允许的操作输入电压上&下限
· 验证逆变器的最大功率点可允许的操作输入电压上&下限
· 验证逆变器的静态最大功率追踪效率
· 量测及验证逆变器的Overall E‑% & Conversion E‑% (*需搭配额外功率分析仪做量测)
· 验证逆变器于动态曲线变化的最大功率追踪效能(内建EN50530, Sandia, CGC/GF004法规测试)
· 验证逆变器于早晨至黄昏变化下的最大功率追踪效能
· 验证逆变器的最大功率追踪机制于太阳电池被云或树屏蔽下的I-V曲线
· 仿真实际环境温度下的I-V曲线搭配烧机房做逆变器崩应测试

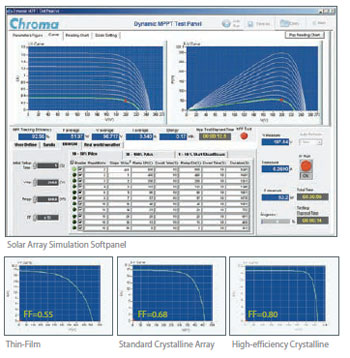

太阳电池数组仿真计算机图形化操作接口(SOFTPANEL)
型号62150H-600S/1000S提供一绝佳的虚拟仪控面板透过数字接口(USB/GPIB/Ethernet/RS232)控制控制于PC端，使用者可非常容易地使用此Softpanel软件编辑I-V曲线后下载至单机内存储器(1-100)，并且可实时输出&量测显示光伏逆变器的最大功率追踪状况及读值记录。
模拟多种太阳电池的输出特性(FILL FACTOR)
光伏逆变器工作目的为将太阳电池可输出之最大功率 (直流)转换至市电(交流)，而太阳电池又会依实际照度及温度大小而改变输出I-V曲线，此时光伏逆变器需内建一最大功率追踪(MPPT)机制于机器内，此可实时地追踪太阳电池最大输出功率馈入电网或电池内储存以建立最佳效能的光伏发电系统。MPPT追踪效能将是光伏逆变器非常重要的指针规格，此Softpanel 具有可编辑多种太阳电池( Thin-f i lm、S t anda rd Crystalline、Multi-crystalline and High-efficiency Crystalline)的I-V输出特性Fill Factor*，此可让使用者方便设计&验证太阳逆变器的最大功率追踪线路、演算机制及追踪准确度。
*Fill Factor = (Imp*Vmp)/(Isc*Voc)
*Fill Factor = (Imp*Vmp)/(Isc*Voc)
静态最大功率点追踪效能测试(STATIC MPPT EFFICIENCY TESTING)
使用者可藉由此图形化虚拟仪控面板软件内的I-V曲线编辑功能:Table模式& SAS模式去编辑欲仿真的I-V曲线后下载至62150H-600S/1000S单机内存(1-100)内，当使用者编辑完成太阳电池数组I-V曲线后，可呼叫欲测试的I-V 曲线于此画面后，验证光伏逆变器的最大功率点追踪机制(MPPT)效能，并实时将追踪过程显示于此画面。另外此功能可让使用者设定MPPT Efficiency测试维持时间，建议每一点测试时间为60s-600s为最佳MPPT EFF%效能分析。
动态最大功率点追踪效能测试 (‑DYNAMIC MPPT EFFICIENCY TESTING)
因动态最大功率点追踪效能也会影响逆变器对光伏发电系统所发电能的有效利用及长期投资效益，因此法规EN50530 & Sandia & CGC /GF004订定一标准动态最大功率点跟踪效能测试程序，此可让逆变器设计厂家对于最大功率点追踪演算效能得到一测试及提升。使用者可藉由SoftPanel内建EN50530 & Sandia & CGC/GF004的Dynamic MPPT测试程序选取欲测试项目，此可简单地测试逆变器于研发及品保阶段，当测试执行过程中可实时地计算Energy及MPPT EFF%，并且可将测试追踪过程的读值记录下。

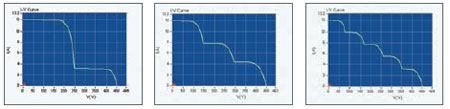

屏蔽I V曲线仿真 ‑(SHADOW I V CURVE SIMULATION)
使用者可利用Table模式去编辑各种I-V曲线，将自行建立的I-V曲线数据存于Excel档案后汇入至单机内透过此Softpanel，单机每条I-V曲线为最多128 点的电压及电流数组组成。单机内可让使用者建立并储存100条曲线，此功能可方便使用者编辑各种I-V曲线，例如有阴影屏蔽的I-V曲线，此可测试光伏逆变器于屏蔽下的I-V曲线追踪效能。
验证逆变器的转换效率‑ (CONVERSION EFFICIENCY) *
于此Softpanel内建一Sandia及EN50530的Photovoltaic I-V Curve Model，此可方便使用者只需输入欲测试PV Inverter的最大输入功率值(Pmax)、 Fill Factor、Vmin、Vnom及Vmax值，然后使用者可直接按要测试的最大功率百分比值(5%、10%、20%、25%、30%、50%、75%、100%)，此Softpanel可自动地产生此测试的太阳电池I-V曲线，接着直接按下载至单机后开始仿真此I-V曲线予PV Inverter测试Conversion Efficiency。
模拟实际天候的I V曲线变化测试 (‑REAL WORLD WEATHER SIMULATION)
此功能可让使用者外部输入天候数据(如温度及照度)藉由E x c e l档案至SoftPanel内，以模拟清晨至黄昏的太阳电池数组受到天候影响，如日照、温度、云遮、下雨...，并且可设定每条I-V曲线执行间隔时间分辨率1 秒，可方便使用者模拟真实环境下不同地区的天候变化状况，以测试光伏逆变器动态MPPT效能。
自动程序静态&动态MPPT效能测试‑(AUTO RUN TESTING)
为方便研发&品保单位可快速验证光伏逆变器之静态&动态最大功率点追踪效能测试，使用者可编辑欲测试的逆变器参数Vmin、Vnom、 Vmax、Pmax、Stabilization time &Testing period time后选取欲测试EN50530 &Sandia项目，即可自动执行已经规划完成的EN50530 & Sandia Lab内 Static及Dynamic MPPT测，当测项结束后自动生成报表于Excel表格内。
报表记录功能 (‑REPORT FUNCTION)
此软件将提供测试数据记录功能，可让使用者编辑欲记录的量测参数，如电压、电流、功率、瓦时及MPPT效率，另外可编辑欲记录的取样时间间隔(1 - 10,000s)及总时间长度，此数据将方便于分析验证光伏逆变器。

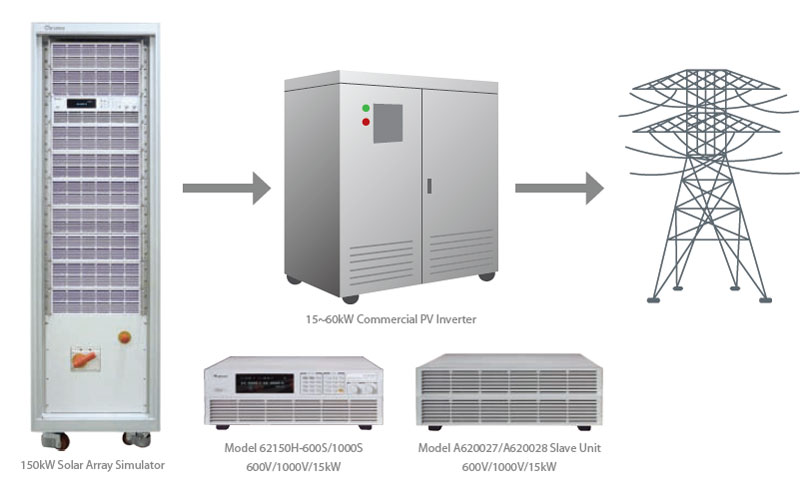

主/从智能并联操作模式可达150KW
当需要高功率I-V模拟电源予商业用光伏逆变器测试时，一般以并联方式连接二台或多台电源供应器。此62150H-600S/1000S电源供应器具有主/从智能并联控制模式达10台150kW，使并联操作模式快速又简易如同一单机(Stand-Alone)。在此模式中，主单机(Master)设定数值自动下载数据到从属(Slave)单机，且具有高速同步讯号控制处理及系统自动均流控制。
· A620029并联用控制及监督系统单元
· 可控制多台150kW于并联操作(最大达1000V/2500A/1500kW)
· 可同时量测并联输出总电流/电压
· 具并联电流均流能力(最大达1.5MW)
· 标准的USB/GPIB/Ethernet接口
注 : 建议于电源输入市电配电端安装Schaffner ECOsineTM- Passive Harmonic Filters装置，以降低电流谐波干扰及提高能源效能。
选型指南
型号 描述
62050H-600S 可程控直流电源供应器 600V/8.5A/5KW 具太阳能电池数组仿真功能
62100H-600S 可程控直流电源供应器 600V/17A/10KW 具有太阳能电池数组仿真功能
62150H-600S 可程控直流电源供应器 600V/25A/15KW 具有太阳能电池数组仿真功能
62150H-1000S 可程控直流电源供应器 1000V/15A/15KW 具有太阳能电池数组仿真功能
A620024 GPIB 适配卡 (工厂出货安装)
A620025 Ethernet 适配卡 (工厂出货安装)
A620026 19吋机框耳架
A620027 62150H-600S用15kW并联专用机
A620028 62150H-1000S用15kW并联专用机
A620029* 150kW~600kW并联用控制及监督系统单元 (不含150kW)
