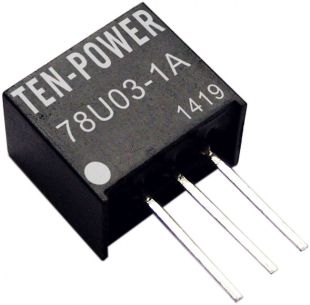

5V转3.3V耐压24V非隔离稳压DC-DC电源模块

点击查看原图
公司名称:广州腾霄电子有限公司
所属类别:电源产品分类>>稳压电源
电子信箱:market@ten-power.com
联系电话:15889952240
联 系 人:肖奥琳
更新时间:2014-5-22 19:08:21

产品详情

5V转3.3V耐压24V非隔离稳压DC-DC电源模块LM78U03-1A部分参数如下:

产品特性

n   引脚兼容传统78xx系列

n   32Vdc工作电压范围

n  持续输出1A,瞬间(持续时间小于5)输出2A

n   效率高达96%无需散热片

n   短路保护,过热保护

n   低纹波、噪声

n   满足UL94-V0要求

n   MTBF>200万小时

工作温度:-40+85

产品概述

LM78Uxx-1A系列是超小型、高效率的开关型稳压器,是传统78XX系列三端线性稳压器的理想替代品,引脚兼容,可直接替代。它效率高、损耗小、发热低,使用时无需外加散热片。

广泛应用在需长时间待机的电池、电瓶供电的手持设备、便携设备、车载设备、船载设备等电路中,可全面替代各类三端线性稳压器应用场合,以及仪表、通讯、安防消防、传动等多个行业。

产品型号一览表

型号

输入电压(V

输出

效率%(满载时)

Min

标称

Max

电压(VDC

电流(mA

Min

Vin

Max

Vin

LM78U03-1A

5

24

32

3.3

1000

91

85

LM78U05-1A

6.5

24

32

5.0

1000

94

87



输出特性表

项目

工作条件

Min

Type

Max

单位

输出电压精度

100%的负载,输入电压范围

±2

±3

%

线性调节率

输入电压从最低电压到最高电压,满载输出

±1

±1.5

负载调整

100%<->20%负载,标称工作电压

±200

mV

纹波+噪声

20MHz带宽,满载输出,标称工作电压

120

150

mVp-p

短路保护

可持续,自恢复

过热保护

IC内置

160

输出限制电流

3

A

开关频率

100%负载,输入电压范围,环境温度25

195

250

305

KHz

静态电流

输入电压范围

7

17

mA

温度系数

-40 ℃~+85

±0.02

%/

最大容性负载

1000

μF



关于非隔离稳压DC-DC电源模块的更多参数请下载数据手册或直接来电咨询。
