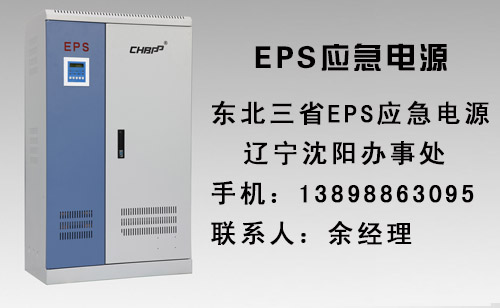

快速切换专用应急电源

用于各种高强汽体放电灯（如高压钠灯、金属

卤素灯）、医院、通信、计算机房、体育场馆、

公路隧道、涵洞、地铁、大型公共场馆、生产

厂房等场合的专用应急照明。

产品原理

当市电正常时，由市电经过互投装置给负载供电，同

时充电器给备用电池进行智能充电。当市电断电，或

超过正常电压的20%时，由控制器提供逆变信号，

启动逆变电源，同时互投装置将立即投切至逆变电源

输出，继续提供正弦波交流电，当市电电压正常后，

应急电源将自动恢复电网供电。

产品特点

具有工作效率高，正常工作时（>99%）；

抗过载能力强；

使用寿命长，主机寿命20年以上；

适用能力强，可用于各种恶劣工作环境；

具有完善的自检监控功能；

LED、LCD显示和声音告警，工作状态一目了然；

具有过压、欠压、过流、短路等保护功能；

智能电池充电管理功能，可实现均浮充自动转换，有

延长电池寿命；

自动监控电池工作状态，具有电池速放自动保护；

具有消防联动功能，可透过RS232或RS485接口，

可实现远程监控；

模块化结构设计，维护方便。

备用时间

可按设计要求配置，如30、60、90、120、180分

钟......等

具体规格

单相：1.2、1.5、1.8、2.5、3、4、5、6、7、8、9、

10K......等

三相：2.5、3.7、5、8、10、12、18、24、30、

37、45、55、75、93、110、132、160、180、

200K......等

安装形式

落地式、挂式、嵌式三种

说明：安装形式、进出线（上、下）、单路/双路供电、

输入输出相数、备用时间、消防联动、输出回路数均

在订货时说明。

HID灯具专用电源

其它设备专用电源

高强气体放电灯的特性均为断电熄灭后要等其冷却后才能重新启动，所以光源要延时较长一段时间才能再次点亮。

在某些不能断光源的重要场使用此类灯具将受到极大的限制，例如体育场馆、公路隧道、生产厂房等高大空间的照明。

采用HID灯具专用快速切换电源可保证高压钠灯、汞灯等高强气体放电灯不会掉电。其工作原理是在主电源和后备

电源转换时，采用续流原理，使HID灯具两端的电压、电流保持连续性，实现真正的无缝转换供电。因为在由市电

到逆变或者逆变到市电的转换过程中，作用于HID光源两端的电压、电流都是连续的，在主备电转换前后作用于光

源两端的能量没有发生改变，所以使得光源不会产生熄弧现象。同时由于采用能量不中断供电方式，对HID灯的使

用寿命也无任何影响。

为了保证医疗抢救设备、通信设备、计算机等设备在后供电时能正常使用，对两路供电电源的切换时间要求极为严

格，一般在1.5-5ms之间。在两路电源切换时间大于规定值时将发生丢失数据或设备停机现象。具有供电快速切

换功能的医疗专用电源、通信专用电源等FEPS专用电源，由于它供电切换速度快（<5ms），能保证数据类设备

在供电切换时能不停机正常工作。尤其是它具有很强的负载适应性能，能驱动阻性、容性和感性负载，可替代在线

式UPS电源，用于医院、机房、生产车间、军用设施、实验室等场合，产品应用领域广泛。

具有快速切换功能的专用电源ZH-D-□-□-F/ZH-D-□-S-F，工作为后备供电方式。当市电正常时，市电

经过静态开关直接为负载供电、机内的逆变器处于空载备用状态。当市电故障时，静态开关会快速将负载切换到逆

变器上，由蓄电池经逆变后继续为负载供电。当市电恢复正常时，静态开关自动将负载切回到市电上。在切换过程中。

采用了先进的DSP控制技术与高速可控硅组成的快速切换装置。DSP控制技术可在正常市电的一个周期内完成数

百次采样检测并作出相应的数学分析，可快速侦测出市电出现的断电、瞬时跌落、波形失真以及电压过低等市电异常，

并控制高速可控硅进行切换动作。
