产品特性
n 引脚兼容传统78xx系列
n 最高32Vdc工作电压范围
n 持续输出1A,瞬间(持续时间小于5秒)输出2A
n 效率高达96%,无需散热片
n 短路保护,过热保护
n 低纹波、噪声
n 满足UL94-V0要求
n MTBF>200万小时
n 工作温度:-40℃~+85℃

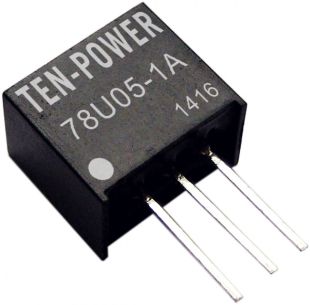

产品概述 LM78Uxx-1A系列是超小型、高效率的开关型稳压器,是传统78XX系列三端线性稳压器的理想替代品,引脚兼容,可直接替代。它效率高、损耗小、发热低,使用时无需外加散热片。 广泛应用在需长时间待机的电池、电瓶供电的手持设备、便携设备、车载设备、船载设备等电路中,可全面替代各类三端线性稳压器应用场合,以及仪表、通讯、安防消防、传动等多个行业。
产品型号一览表 型号 输入电压(V) 输出 效率%(满载时) Min 标称 Max 电压(VDC) 电流(mA) Min Vin Max Vin LM78U03-1A 5 24 32 3.3 1000 91 85 LM78U05-1A 6.5 24 32 5.0 1000 94 87
输出特性表 | |||||
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
输出电压精度 |
100%的负载,输入电压范围 |
±2 |
±3 |
% | |
线性调节率 |
输入电压从最低电压到最高电压,满载输出 |
±1 |
±1.5 | ||
负载调整率 |
100%<->20%负载,标称工作电压 |
±200 |
mV | ||
纹波+噪声 |
20MHz带宽,满载输出,标称工作电压 |
120 |
150 |
mVp-p | |
短路保护 |
可持续,自恢复 | ||||
过热保护 |
IC内置 |
160 |
℃ | ||
输出限制电流 |
3 |
A | |||
开关频率 |
100%负载,输入电压范围,环境温度25℃下 |
195 |
250 |
305 |
KHz |
静态电流 |
输入电压范围 |
7 |
17 |
mA | |
温度系数 |
-40 ℃~+85℃ |
±0.02 |
%/℃ | ||
最大容性负载 |
1000 |
μF |
更多关于24V转5V/12V转5V/32V转5V开关型三端稳压器的模块和参数请下载数据手册。
