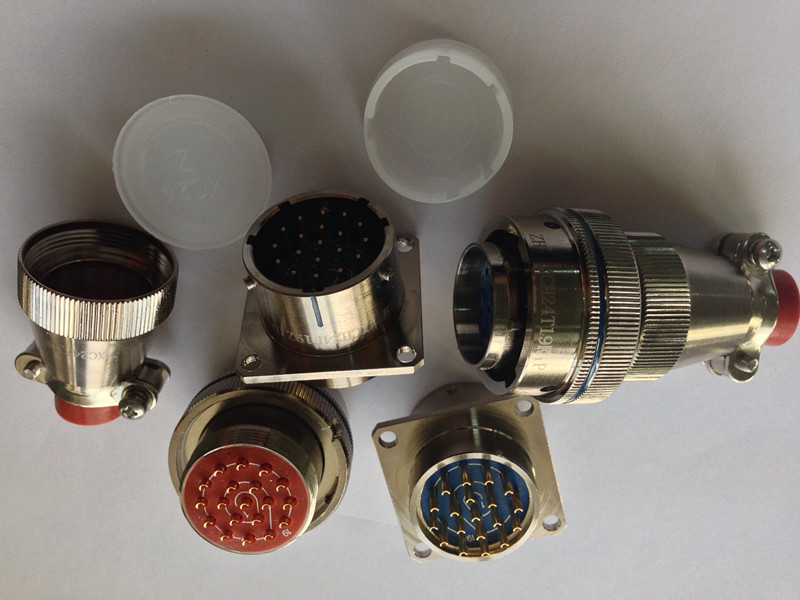

XCH24T19K1P1

点击查看原图
公司名称:泰兴市卓航电子科技有限公司
所属类别:电源配套分类>>连接器及端子
电子信箱:taixing2018@163.com
联系电话:13601474261
联 系 人:常志祥
更新时间:2014-7-2 20:45:23

产品详情

在同接触件数的情况下,较XC系列产品体积小,重量轻。 卡口快速连接,操作方便快捷、连接可靠、抗振动、耐冲 击。五键定位,具有盲插和防误插功能。插头插座既可装 针也可装孔。高可靠的双曲面线簧插孔,使连接器插拔柔 和,接触可靠,接触电阻小。插头插座端接方式为焊接。
技术特性
环境性能
工作温度:-55℃~+200℃
相对湿度:40℃时达95%
工作高度:海拔30000m
振动:频率10Hz~2000 Hz加速度196m/s2
冲击:加速度490m/s2
恒加速度:490m/s2
防盐雾,防潮湿,防霉菌性能等符合GJB2889标准的要求。
电气性能
接触电阻及额定电流
接触件规格mm 额定电流A 接触电阻mΩ 焊线筒内径mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4
额定电压、耐电压及绝缘电阻
工作环境 额定电压V 耐电压V 绝缘电阻MΩ
常温常压 500 1500 ≥5000
湿热 500 1125 ≥100
低气压条件1KPa 250 300 —
外壳间电连续性:≤2.5mΩ
机械性能
壳体:高强度铝合金材料
非屏蔽镀层:阳极氧化作色
屏蔽镀层:镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体:热固性材料
接触件:铜合金材料 表面镀金、银
封线体和密封圈:硅橡胶材料
机械寿命:1000次
