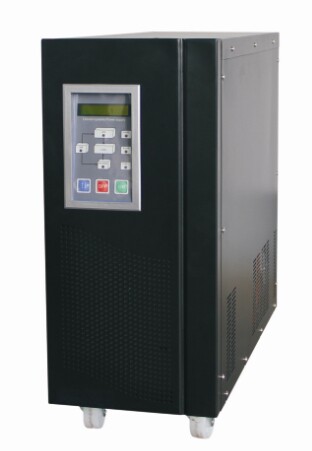

直流屏专用山特逆变电源

点击查看原图
公司名称:广州亿航电子科技有限公司
所属类别:电源产品分类>>逆变电源(DC/AC)
电子信箱:250612423@qq.com
联系电话:15899971165
联 系 人:刘强
更新时间:2014-8-12 15:12:03

产品详情

直流屏专用山特逆变电源

STK8100系列应用领域

电网电力、网络中心、服务器群、电信行业、银行系统、医院、工业过程控制应用,精密仪器设备等。

STK8100系列产品介绍

STK8100系列单进单出逆变电源是针对中国电网环境和网络系统对电源的高可靠度的要求,专为金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、企业等系统的网络计算机房和小型智能设备、精密仪器等设计的高性能正弦波逆变电源,尤为适用于恶劣的电网环境。

STK8100单进单出系列波逆变电源的中国电网环境设计理念,无疑将成为保障网络系统稳定运行的最佳搭档,并可为用户提供隔离变压器、定制特殊规格电压和频率的非标机器、外置充电器、SNMP适配器等可选件。

STK8100系列技术特性

针对中国电网环境的设计理念,提升系统的可用性

◆ 交流单进单出220V,适用于中国电网,直流110V输入;

◆ 超宽的交流输入电压范围,降低电池的使用频度,有效延长电池的使用寿命;

◆ 超宽的输入频率范围,保证接入各种燃油发电机均可稳定工作。

高可靠的设计理念,保障网络系统的稳定运行

◆ 纯在线式双变换拓朴架构设计,提供最佳的电源质量;

◆ 采用SPWM脉宽调制、IGBT功率模块以及输出隔离变压器,保证逆变电源输出不受电网波动和杂讯的干扰;

◆ 采用先进的锁相同步技术和电子静态旁路开关,输出零转换时间,满足精密设备对电源的高标准要求,保证负载供电的连续性;

◆ 基于先进的微处理器控制技术,全面提升系统的可用性和可靠性。

智能化电池管理技术,有效延迟电池的使用寿命

◆ 智能化电池管理技术,均充/浮充自动转换,能有效延长电池的使用寿命;

◆ 可并联的自主均流型大功率充电器,均流不平衡度≤3%,有效缩短充电时间,最大限度满足系统的配置要求。

完善的保护功能,极大保证系统的稳定性和可靠性

◆ 具备超强的冷启动能力,可在满载的情况下进行冷启动操作,满足用户的应急需求;

◆ 具备智能型无人值守功能,满足特殊场合的需要;

◆ 具备开机自诊断功能,可及时发现逆变电源的故障隐患,避免潜在隐患而可能引发的故障风险;

◆ 具有输入突波浪涌保护;输出过载/短路保护;电池故障及低压预警保护;电池过充电保护;逆变器过温及故障转旁路供电保护等多种保护功能,保证了系统运行的稳定性和可靠性。

先进的数字化并机控制技术

◆ 数字环流控制技术,确保投入并联的逆变电源同频、同相、同电压,使并逆变电源间环流大大减小,全面提升并联系统的可靠性;

◆ 插入附带的并机卡(选件)即可实现多台的逆变电源并机,提高系统可靠性,加大总输出功率。单机升级为并机容易实现,伸缩性强;

◆ 闭环冗余式的并机通讯电缆线,全面提升并机的安全可靠性;

◆ 并机逆变电源可共享同一电池组,可节省投资。

亲善的人机界面和网管功能,使人机沟通零距离

◆ 具备多种声光预警功能,简洁明了;

◆ LCD液晶显示界面,提供逆变电源准确的运行参数及工作状况;

◆ 透过RS232接口,配合逆变电源智能监控软件,可与PC进行即时通讯,逆变电源系统的各种参数及工作状态一目了然地显示在PC的通讯界面上,通过设置,电脑可对逆变电源系统进行多种功能的直接控制;

◆ 具有RS485接口及DB9干节点接口的可选项功能;

■山特逆变电源STK8100系列6KVA产品技术规格参数:

型号

STK8106

容量

6KVA

交流输入

电压

单相160~275VAC(内置输入隔离变压器)

频率

50(60) Hz ±5%

最大电流

72A

交流输出

电压

单相220VAC

频率

50(60) Hz

电压稳定度

±1%

频率稳定度

±0.5% (市电断电时)

波形

SPWM正弦波

功率因素

0.8(滞后)

失真度

<3%(线性负载)

瞬态反应

电压变化≤4%100%负载投入或切出)

输出电流峰值系数

3:1 (Max.)

电池

电压

110V(DC)

型式

免维护铅酸电池

充电时间

(无)

警告装置

市电断电

蜂鸣器每隔4秒鸣叫1

市电异常

蜂鸣器每隔4秒鸣叫1次,市电模式指示灯闪烁

电池将耗尽

蜂鸣器每隔1秒鸣叫1次,电池模式指示灯闪烁,电池低压灯亮

过载

过载指示灯常亮,蜂鸣器长鸣

UPS异常

故障指示灯常亮,蜂鸣器长鸣

内部保护装置

电池

电池低压自动关机,市电恢复自动重启,小型断路器保护

过载

超载(120—150%) 60秒后自动转至旁路供电,负载正常后恢复

过温度

UPS内部温度>85自动转至旁路

输出短路

限流,自动关机,小型断路器保护

UPS异常

自动转至旁路,负载由市电供电

杂波滤波器

10~100KHz at 40dB; 100KHz~100MHz at 70dB

控制面板

LCD显示屏

显示UPS运行状态,输入、输出电压;输入、输出频率;电池电压;输出功率(%);

逆变器温度

电池低压指示灯

电池电压低时亮

过载指示灯

过载时亮

故障指示灯

故障时亮

逆变电源状态指示灯

市电模式;电池模式;逆变供电;旁路供电;逆变电源异常

安规标准

安规

GB4943

EMI

IEC62040-2GB7260.2

EMS

IEC61000-4-2~5GB/T 17626.2~5

环境

温度

0~40

湿度

20~90% 不凝结

海拔

小于3000m(海拔每增加500mUPS输出减额5%

噪音

<48dB (距离箱体1)

外形

输入输出接线方式

端子台

净重(无电池)Kg

                                           85



尺寸W×D×H (mm)

483*356*460



其它



整机效率

85%



市电断电转换时间

0ms



通讯接口

RS232接口,可直接外置SNMP卡;RS485DB9干节点可选
