无功补偿的基本原理：电网输出的功率包括两部分;一是有功功率：直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;二是无功功率：不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流滞后于电压90度.而电流在电容元件中作功时,电流超前电压90度.在同一电路中,电感电流与电容电流方向相反,互差180度.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小。
无功补偿的具体实现方式：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。
设备简介

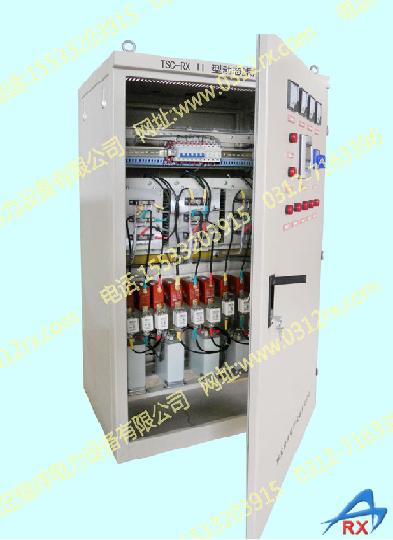

TSC-RX型滤波无功补偿装置主要用于交流电焊机负载的补偿使用，电焊机负载具有快速或极快的无功功率变化，无功功率损耗变化大、不稳定，三相负荷不平衡，含有谐波等特征。机械制造厂，钢网厂的电焊机的负荷变化极为快速，并且引发大量的无功功率，而总电压值的减少，会导致电焊质量变差并影响焊接的生产效率。
本装置利用微电脑控制器自动采集判断跟踪系统变化，以无功功率及功率因数作为判据，自动合理投切，减少投切次数，避免投切震荡和无功倒送的问题，从而使系统的功率因数保持为最佳状态，投切机构选用可控硅投切，满足负荷快速变化对投切机构的要求。
节电效果明显，功率因数可提高到0.95以上；具有稳定电流提高焊接质量、消除闪烁，充分地利用现有设备、减少基本费用的开支。
多种补偿形式，三相共补，三相分补，共补加分补三种形式。
根据实际情况，兼顾补偿效果和成本，合理选用补偿形式，充分解决补偿无功和三相不平衡以及三相分补和成本之间的矛盾。
设备规范
额定电压：220V、380V、660V等
额定功率：50Hz
功率因数：COSφ≥ 0.92
电容器投切方式：晶闸管投切
动态响应时间：≤20ms
谐波功能：有效抑制高次谐波
保护功能：过电压、过电流、短路
测量回路：三相电压、电流、功率因数
最高允许过电压：110%额定电压
最高允许过电流：130%额定电流
