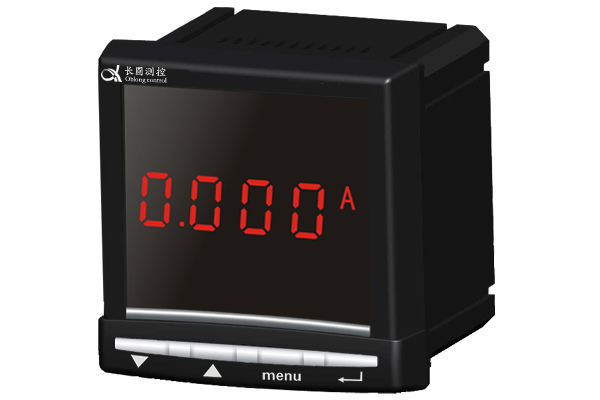

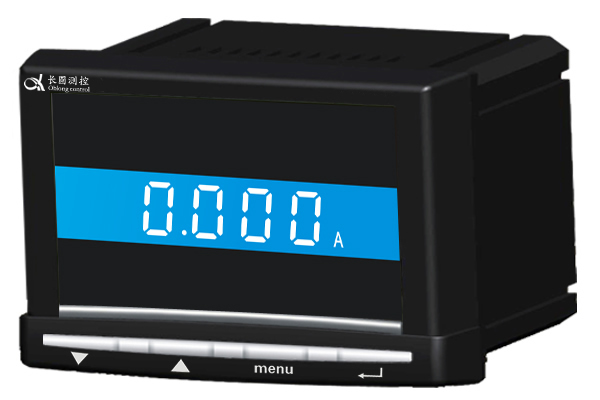

ABU系列数显电流仪表是高性能的监测仪表,用于配电系统的测量监视与控制,可真有效值测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、谐波,复费率计量、正反向有功/无功电能计量、漏电监测等。具有RS-485通讯、开关量输入、越限报警、遥控输出、模拟量变送输出和电能脉冲输出等功能。
ABU系列仪表有着极高的性价比,可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元,应用领域非常广泛,如各种电力监控系统、工矿企业、公共设施、智能建筑和开关柜等。产品符合GB/T 22264-2008要求。
特点 ² 高亮度LED或大屏幕LCD显示,易读性强,可视度高; ² 菜单直观,按键操作简单; ² 正反向有功/无功电能计量; ² 各相电压、电流的总谐波畸变率(THD),2-31次奇次谐波分量; ² 模块化设计,通讯接口、开关量输入、继电器报警输出、模拟量输出功能齐全,尺寸小; ² 可对仪表地址、PT/CT等进行任意设定; ² 安装方便,接线简单,工程量小,现场可编程; ² 可完成SCADA、PLC中多种通讯软件的组网; ² 宽范围交直流通用电源:AC/DC 80V~270V。 ² 产品唯一串号
技术参数
名称 |
技术参数 | ||
精度等级 |
电压、电流、有功功率、无功功率、功率因数:0.5级,频率:0.1级 有功电能:0.5S级或0.2S级,无功电能:1级或2级 | ||
显示方式 |
LED或LCD显示 | ||
信号 输入 |
测量网络 |
单相、三相四线、三相三线 | |
电压 |
额定值 |
AC 57.7V、AC 100V、AC 220V、AC 380V | |
过负荷 |
持续:1.2倍, 瞬时:2倍/1秒 | ||
功耗 |
<1VA(每相) | ||
阻抗 |
>300kΩ | ||
电流 |
额定值 |
AC | |
过负荷 |
持续:1.2倍, 瞬时:10倍/1秒 | ||
功耗 |
<0.4VA(每相) | ||
阻抗 |
<20mΩ | ||
频率 |
45~65Hz | ||
电源 |
工作范围 |
AC/DC:80V~270V | |
功耗 |
<4VA | ||
功能 模块 |
电能脉冲输出 |
2路脉冲输出,常数:5000或20000imp/kWh(kvarh) | |
通讯接口 |
1路RS-485通讯,Modbus-RTU协议,波特率:2400~19200bps | ||
开关量输入 |
4路开关量输入,干结点方式 | ||
开关量输出 |
3路继电器输出,容量:AC 250V/ | ||
变送输出 |
3路模拟量输出:0/4~20mA或0~5/10V | ||
环境 |
温度 |
工作:-10℃~ | |
相对湿度 |
≤93%,无腐蚀性气体场所 | ||
海拔 |
≤ | ||
安全 |
绝缘电阻 |
>100MΩ | |
交流耐压 |
AC 2kV | ||
电磁 兼容 |
静电放电 |
4级 | |
电快速瞬变脉冲群 |
4级 | ||
浪涌(冲击) |
4级 | ||
外形 尺寸 |
面框尺寸(mm) |
96×48; 48×48; 72×72;83×83; 96×96; 120×120 | |
开孔尺寸(mm) |
91×44; 45×45; 68×68;76×76; 91×91; 111×111 |
选型一览表
功能 型号 |
输入方式 |
开关量输入 |
继电器输出 |
变送输出 |
通讯接口 |
显示方式 |
开孔尺寸 (mm) | |||
相数 |
交流 |
直流 |
LED |
LCD | ||||||
ABU48-AI |
单 |
√ |
- |
- |
- |
- |
- |
√ |
- |
45x45 |
ABU48-AI/C |
单 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU48-DI |
1路 |
- |
√ |
- |
- |
- |
- |
√ |
- | |
ABU48-DI/C |
1路 |
- |
√ |
- |
- |
- |
1 |
√ |
- | |
ABU48-AI3 |
三 |
√ |
- |
- |
- |
- |
- |
√ |
- | |
ABU48-AI3/C |
三 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU48-AI/M |
单 |
√ |
- |
- |
- |
1 |
- |
√ |
- | |
ABU48-AI3/M |
三 |
√ |
- |
- |
- |
1 |
- |
√ |
- | |
ABU72-AI |
单 |
√ |
- |
- |
- |
- |
- |
√ |
- |
68x68 |
ABU72-AI/C |
单 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU72-AI/K |
单 |
√ |
- |
2 |
- |
- |
1 |
√ |
- | |
ABU72-AI/K2J |
单 |
√ |
- |
2 |
2 |
- |
1 |
√ |
- | |
ABU72-AI/K2J2MC |
单 |
√ |
- |
2 |
2 |
1 |
1 |
√ |
- | |
ABU72-AI3 |
三 |
√ |
- |
- |
- |
- |
- |
√ |
- | |
ABU72-AI3/C |
三 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU72-AI3/K |
三 |
√ |
- |
2 |
- |
- |
1 |
√ |
- | |
ABU72-AI3/K2J |
三 |
√ |
- |
2 |
2 |
- |
1 |
√ |
- | |
ABU72-AI3/K2J2MC |
三 |
√ |
- |
2 |
2 |
1 |
1 |
√ |
- | |
ABU72-DI |
1路 |
- |
√ |
- |
- |
- |
- |
√ |
- | |
ABU72-DI/C |
1路 |
- |
√ |
- |
- |
- |
1 |
√ |
- | |
ABU72-AI/MC |
单 |
√ |
- |
- |
- |
1 |
1 |
√ |
- | |
ABU72-AI3/MC |
三 |
√ |
- |
- |
- |
1 |
1 |
√ |
- | |
ABU80-AI |
单 |
√ |
- |
- |
- |
- |
- |
√ |
- |
76x76 |
ABU80-AI/C |
单 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU80-AI/K |
单 |
√ |
- |
2 |
- |
- |
1 |
√ |
- | |
ABU80-AI/K2J |
单 |
√ |
- |
2 |
2 |
- |
1 |
√ |
- | |
ABU80-AI/K2J2MC |
单 |
√ |
- |
2 |
2 |
1 |
1 |
√ |
- | |
ABU80-AI3 |
三 |
√ |
- |
- |
- |
- |
- |
√ |
- | |
ABU80-AI3/C |
三 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU80-AI3/K |
三 |
√ |
- |
2 |
- |
- |
1 |
√ |
- | |
ABU80-AI3/K2J |
三 |
√ |
- |
2 |
2 |
- |
1 |
√ |
- | |
ABU80-AI3/K2J2MC |
三 |
√ |
- |
2 |
2 |
1 |
1 |
√ |
- | |
ABU80-DI |
1路 |
- |
√ |
- |
- |
- |
- |
√ |
- | |
ABU80-DI/C |
1路 |
- |
√ |
- |
- |
- |
1 |
√ |
- | |
ABU80-AI/MC |
单 |
√ |
- |
- |
- |
1 |
1 |
- |
- | |
ABU80-AI3/MC |
三 |
√ |
- |
- |
- |
1 |
1 |
- |
- | |
ABU96-AI |
单 |
√ |
- |
- |
- |
- |
- |
√ |
- |
91x91 |
ABU96-AI/C |
单 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU96-AI/K |
单 |
√ |
- |
2 |
- |
- |
1 |
√ |
- | |
ABU96-AI/K |
单 |
√ |
- |
4 |
- |
- |
1 |
√ |
- | |
ABU96-AI/K2J |
单 |
√ |
- |
2 |
2 |
- |
1 |
√ |
- | |
ABU96-AI/K4J |
单 |
√ |
- |
4 |
2 |
- |
1 |
√ |
- | |
ABU96-AI/K4J |
单 |
√ |
- |
4 |
3 |
- |
1 |
√ |
- | |
ABU96-AI/K4J2MC |
单 |
√ |
- |
4 |
2 |
1 |
1 |
√ |
- | |
ABU96-AI3 |
三 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU96-AI3/C |
三 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU96-AI3/K |
三 |
√ |
- |
2 |
- |
- |
1 |
√ |
- | |
ABU96-AI3/K |
三 |
√ |
- |
4 |
- |
- |
1 |
√ |
- | |
ABU96-AI3/K2J |
三 |
√ |
- |
2 |
2 |
- |
1 |
√ |
- | |
ABU96-AI3/K4J |
三 |
√ |
- |
4 |
2 |
- |
1 |
√ |
- | |
ABU96-AI3/K4J |
三 |
√ |
- |
4 |
3 |
- |
1 |
√ |
- | |
ABU96-AI3/K4J2MC |
三 |
√ |
- |
4 |
2 |
1 |
1 |
√ |
- | |
ABU96-DI |
1路 |
- |
√ |
- |
- |
- |
- |
√ |
- | |
ABU96-DI/C |
1路 |
- |
√ |
- |
- |
- |
1 |
√ |
- | |
ABU96-AI/MC |
单 |
√ |
- |
- |
- |
1 |
1 |
√ |
- | |
ABU96-AI3/MC |
三 |
√ |
- |
- |
- |
1 |
1 |
√ |
- | |
ABU96-AI3/M |
三 |
√ |
- |
- |
- |
3 |
1 |
√ |
- | |
ABU96-AI3/K |
三 |
√ |
- |
2 |
- |
3 |
1 |
√ |
- | |
ABU42-AI |
单 |
√ |
- |
- |
- |
- |
- |
√ |
- |
111x111 |
ABU42-AI/C |
单 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU42-AI/K |
单 |
√ |
- |
2 |
- |
- |
1 |
√ |
- | |
ABU42-AI/K |
单 |
√ |
- |
4 |
- |
- |
1 |
√ |
- | |
ABU42-AI/K2J |
单 |
√ |
- |
2 |
2 |
- |
1 |
√ |
- | |
ABU42-AI/K4J |
单 |
√ |
- |
4 |
2 |
- |
1 |
√ |
- | |
ABU42-AI/K4J |
单 |
√ |
- |
4 |
3 |
- |
1 |
√ |
- | |
ABU42-AI/K4J2MC |
单 |
√ |
- |
4 |
2 |
1 |
1 |
√ |
- | |
ABU42-AI3 |
三 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU42-AI3/C |
三 |
√ |
- |
- |
- |
- |
1 |
√ |
- | |
ABU42-AI3/K |
三 |
√ |
- |
2 |
- |
- |
1 |
√ |
- | |
ABU42-AI3/K |
三 |
√ |
- |
4 |
- |
- |
1 |
√ |
- | |
ABU42-AI3/K2J |
三 |
√ |
- |
2 |
2 |
- |
1 |
√ |
- | |
ABU42-AI3/K4J |
三 |
√ |
- |
4 |
2 |
- |
1 |
√ |
- | |
ABU42-AI3/K4J |
三 |
√ |
- |
4 |
3 |
- |
1 |
√ |
- | |
ABU42-AI3/K4J2MC |
三 |
√ |
- |
4 |
2 |
1 |
1 |
√ |
- | |
ABU42-DI |
1路 |
- |
√ |
- |
- |
- |
- |
√ |
- | |
ABU42-DI/C |
1路 |
- |
√ |
- |
- |
- |
1 |
√ |
- | |
ABU42-AI/MC |
单 |
√ |
- |
- |
- |
1 |
1 |
√ |
- | |
ABU42-AI3/MC |
三 |
√ |
- |
- |
- |
1 |
1 |
√ |
- | |
ABU42-AI3/M |
三 |
√ |
- |
- |
- |
3 |
1 |
√ |
- | |
ABU42-AI3/K |
三 |
√ |
- |
2 |
- |
3 |
1 |
√ |
- |
