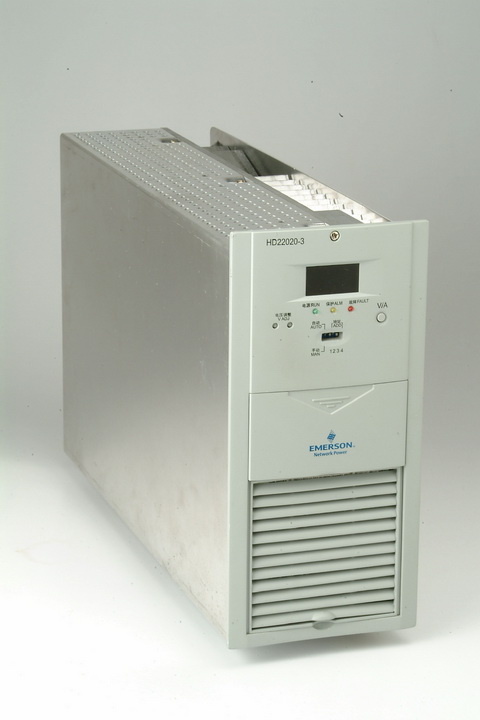

HD22020-3艾默生直流屏充电模块
HD22020-3 标称输出电压：220V 额定输出电流：20A
HD22020-3主要技术参数：
输入电压：323~475V，三相三线制
功率因数：≥0.92
模块效率：≥94%
输出直流电压：176~286V DC/220V
最大输出电流：110%额定输出电流
电流输出限流特性：10~100%额定电流可调
稳压精度：≤±0.5%
稳流精度：≤±0.5%
纹波系数：≤0.05%
外形尺寸(高*宽*深)：288mm*139mm*467mm
整机重量：≤15kg
环境温度：-100C~+400C


维护注意事项
a．清洗防尘网
HD22020-3 充电模块在灰尘较大的环境下长时间工作后，防尘网内会堆积大量灰尘。灰尘太多会影响模块散热，应及时
清洗防尘网。清洗方法如下：
1）取下位于模块前面板上的格状风扇罩。
2）从取下的格状风扇罩中取出防尘网（注意方向），用清水洗涤，待干燥后，按原方向装入风扇罩即可。
3）将格状风扇罩装回到模块的前面板，复原。
b．更换风扇
模块风扇不需要做特别维护，损坏后，及时更换即可。更换方法如下：
1）取下位于模块前面板上的格状风扇罩（注意风扇罩内装有一个长方形的防尘网）。
2）取出风扇，从拉手底部取出风扇转接头，拔下 2 芯电源插头。
3）更换风扇。将 2 芯电源插头放入拉手底部。
4）安装风扇罩，同时应注意防尘网方向，方向错误时，风扇罩将不能装入面板。
