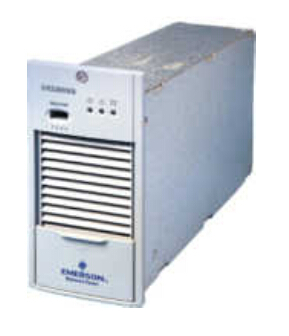

ER22005/S 系列整流模块是艾默生网络能源有限公司采用当代先进的电源技术和工艺，专门为各类变电站、水电厂、发电厂及其它直流供电场合的 直流屏所设计。具有高效、高功率密度、高可靠性、智能化控制和造型美观等特点。
ER22005/S 系列整流模块采用智能风冷的散热方式，功率密度高，占用空间少，内置逆止二极管，组屏简便。
ER22005/S性能参数
工作温度 -10℃～40℃
储存温度 -25℃～55℃
相对湿度 ≤95%
大气压力 70～106kPa（对应海拔高度约 0~3000m）
冷却方式 智能风冷
A输入特性
输入电压 80V～286V（单相）
输入电流 ≤9A
交流输入频率 45Hz~65Hz
效率 ≥91%
输入功率因数 ≥0.99
B输出特性
输出电压范围 176V～286V
额定输出电流 5A
最大输出电流 5.5A（电压 260V）
电压上升时间 3～8 秒（软启动时间）
输出恒流范围 10%～110%
稳流精度 ≤±1%（20%限流测试）
负载电压纹波系数 ≤0.1%
稳压精度 ≤±0.5%
温度系数（1/℃） ≤0.2‰
均流不平衡度 ≤±5％（50％～100％额定负载）
C音响噪音：<55dB
D绝缘电阻与绝缘强度
1）绝缘电阻
输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻>10MΩ（试验电压 500Vdc）。
2）绝缘强度
输入端、输出端短接后，在输入/输出端与外壳之间施加 50Hz，有效值为 2000V 的交流电压 1 分钟，无击穿或飞弧现象。
6．安规及 EMC 的标准等级
符合 CE 安全标准，EMC 满足下表标准等级，传导辐射发射达到 CLASS A 标准。
