单相变频电源的主电路采用交一直一交电压型变频电路，主要由整流、滤波、逆变组成。整流部分采用单相桥式整流模块，实现AC/DC的转换；滤波环节采用滤波电容来稳定直流电压；逆变部分采用智能功率模块DIP-IPM，实现DC/AC的转换。变频电源的控制回路用来调节电源系统输出信号的频率和幅值，实现变压变频。为保证系统安全可靠，设置了过压欠压检测保护电路、光耦隔离驱动电路、辅助电源转换电路等。
1.单进单出变频电源：
输出功率：（500VA-120KVA），输出电压（0-150V/0-300V），输出频率（40HZ-500HZ）
2.三进单出变频电源：
输出功率：（3KVA-500KVA），输出电压（0-150/0-300V），输出频率（40HZ-500HZ）
3.三进三出变频电源：
输出功率：（3KVA-800KVA），输出电压（0-260/0-520V），输出频率（40HZ-500HZ）
4.单相可编程变频电源：（0.5KVA-60KVA），输入电压（220V±15%），输出电压（ 0-150V /0-300V）（RS-232接口，通过电脑对变频电源实际输出进行控制，频率，电压，时间。有多组数据进行循环。）
5.三相可编程变频电源：（10KVA-300KVA），输入电压（380V±15%），输出电压（0-260/0-520V）
(RS-232接口，通过电脑对变频电源实际输出进行控制，频率，电压，时间。有多组数据进行循环。）

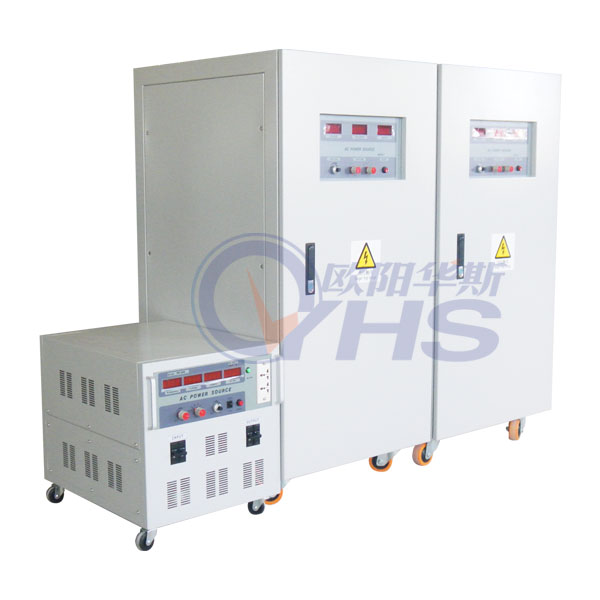

变 频 电 源/ 交 流 电 源 供 应 器
共同特点
输入频率：50Hz,60Hz或400Hz。
输出电压：0~300VAC。
输出频率：40.0~499.9Hz指拨式。
电压、频率、电流、功率表采用4位数字LED显示，简单、 易读、高解析度。
电压（V）、频率（Hz）、电流（A）、功率（W）、4视窗,同时量测、显示、无需切换。
无辐射干扰，含谐波成分小，并经特殊处理，不产生干扰。 纯净、稳定的正弦波
大容量、小体积、低噪音、高可靠度.提供世界各国标准电压、频率、模拟各种电器产品。
电压、频率、模拟测试各种电器产品。
超载能力强。瞬间电流可承受3倍的额定电流。
具过电压、过电流、过高温保护及警告装置。
适合电阻型、电容性、电感性及其他非线性负载使用。 应用场所
研发、制造、品管试验 ,电压、频率、模拟测试各种电器产品。
航空、船舶、电源模拟 国防、军事、研究单位
