特点，功能

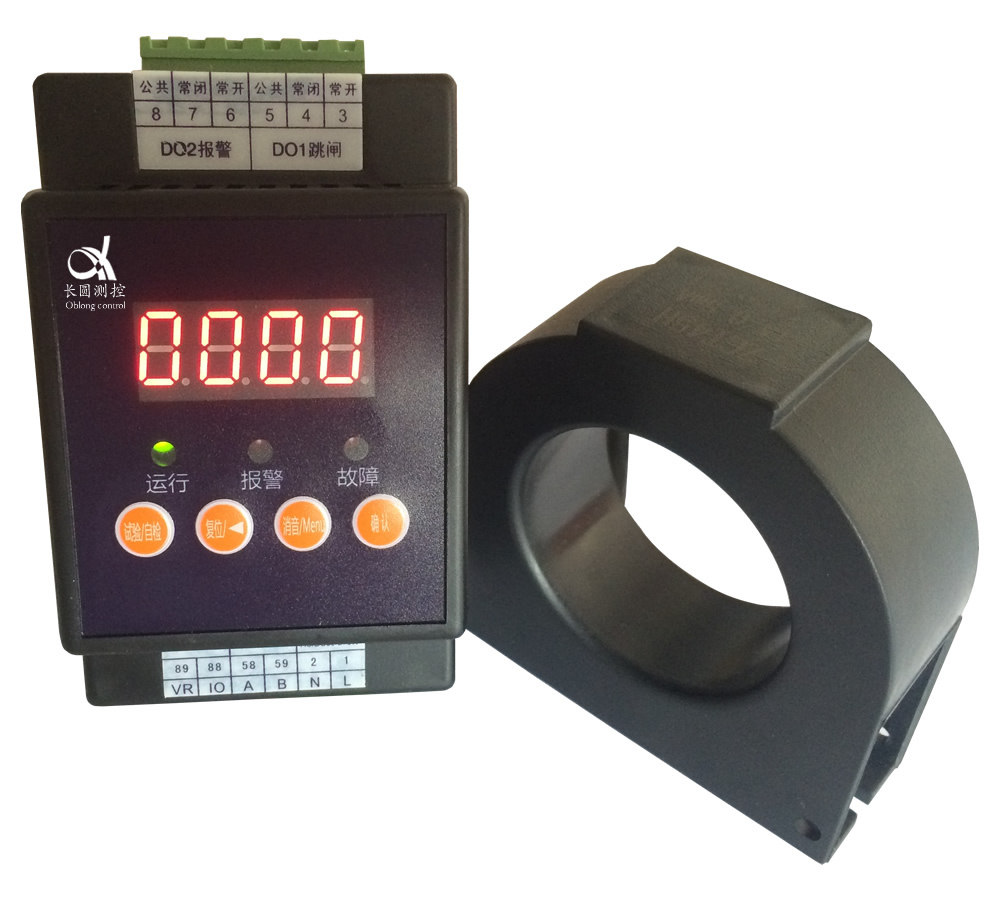

ABU-G系列漏电保护器（以下简称保护器）采用先进的单片机技术，具有抗干扰能力强、集成度高、保护全面、数字化、智能化、网络化等特点。

保护器能对电动机运行、输配电过程中的出现的漏电、接地故障进行保护。漏电保护的动作电流和动作时间可数字化的精确设定，适应不同的漏电。对保护电路中的瞬变漏电，和缓变漏电进行区分保护。保护器能对运行过程中出现的漏电故障进行故障事件记录。

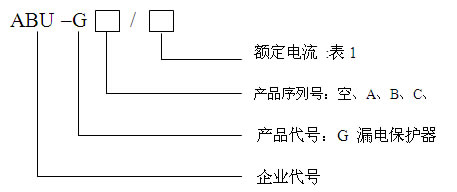

型号说明

表1额定电流

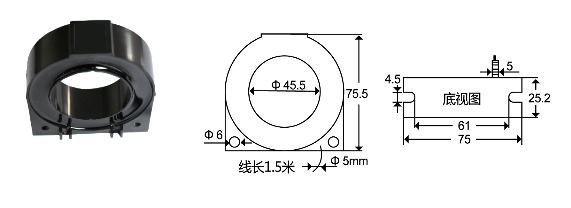

2，漏电互感器安装尺寸

三相三线额定电流：1A~100A         穿线孔直径Ф45

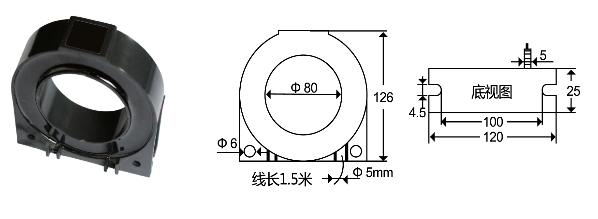

三相三线额定电流：100A~250A       穿线孔直径Ф80

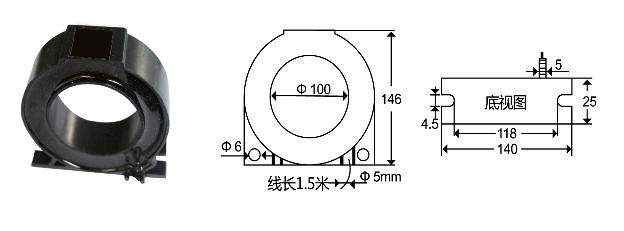

三相三线额定电流：250A~400A            穿线孔直径Ф100

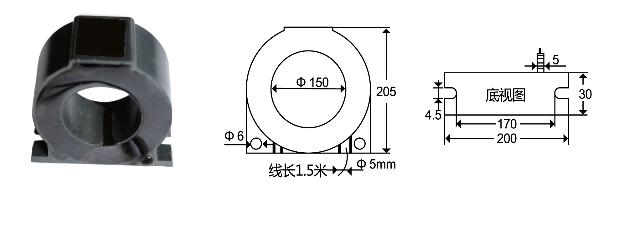

三相三线额定电流：400A~630A            穿线孔直径Ф150

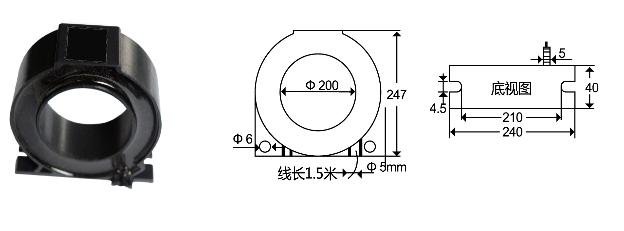

三相三线额定电流：400A~1000A            穿线孔直径Ф200

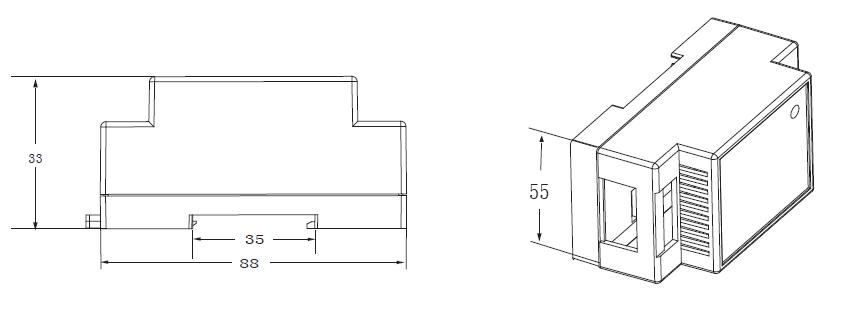

接线端子

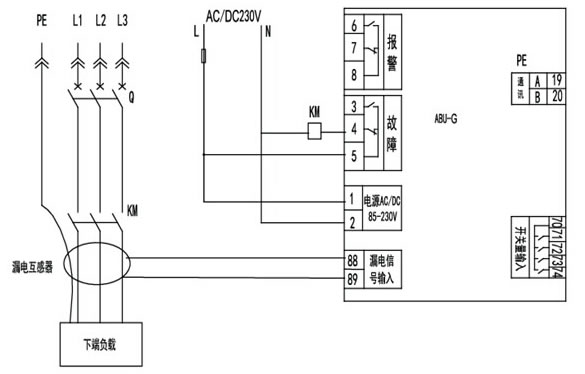

原理图

原理说明： 工作：接通辅助电源， KM线圈得电吸合，下端负载供电。
故障：经过漏电互感器的电流矢量和大于漏电动作值，即发生漏电，漏电保护器延时打开故障继电器，KM线圈失电打开，下端负载失电。ABU-G存储故障记录。
试验：通过试验/复位按钮可模拟故障动作，同时可复位保护器。
复位：漏电故障保护后，漏电保护器不会自动复位的，常闭点会一直打开，只有按消音键两下再按复位按键或漏电保护器断电、常闭点才会闭合。
