1、模块概述

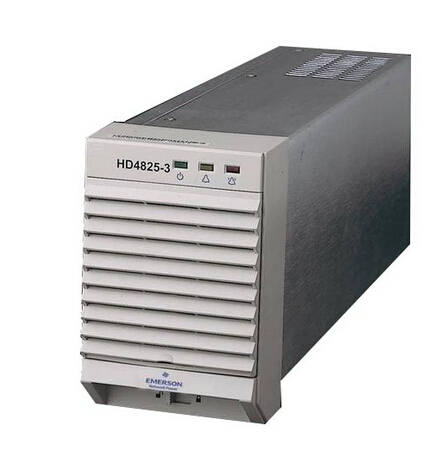

艾默生电力用直流48V 系统的整流模块配置有HD4825-3（内部型号H6412Z）和HD4830-3（内部型号H3413Z）两种。两种型号的整流模块使用同一种型号的模块转接板组件（包括模块背板W2432X2 和该板连接的接插件）和假面板H6412JMB。整流模块数量最少为2 个、最多为4 个，同时应当配置相同数量的模块附件。

2、主要技术参数

环境条件：
工作温度：-5～45℃
储存温度：-40～70℃
相对湿度：≤90%RH
海拔高度：≤3000m输入特性：
输入(相)电压：在170～180V之间存在一个“转换点”，当处于“转换点”～290V范围时可输出58V/30A，处于90～“转换点”范围时可输出58V/15A
输入电网频率：45～65Hz
开机启动冲击电流：≤15A
不工作承受最大静态电压：380VAC，长期承受输出特性：
输出直流电压：42～58V（通过监控模块进行连续调整）
输出直流电流：0～30A（最大可输出33A）
稳压精度 ≤±0.6％
负载调整率 ≤±0.5％
电压调整率 ≤±0.1％输出限流特性：
无级限流，在0～110%额定电流值之间连续可调。功率因数： ≥0.99效率： ≥91%均流不平衡度： ≤±3%温度系数（1/℃）： ≤±0.02%动态响应
动态响应：50%--25%--50%或50%--75%--50%负载变化时，响应时间≤200μs，超调量≤0.5%。
软启动时间：3～8s
开关机过冲幅度：最大峰值不超过直流输出整定值的±10%

杂音指标
峰--峰值杂音电压：≤200mV（0～20MHz）
衡重杂音电压： ≤2mV
宽频杂音电压： ≤50mV（3.4kHz～150kHz）
≤20mV（0.15 MHz～30MHz）
离散杂音电压： ≤5mV（3.4kHz～150kHz）
≤3mV（150kHz～200kHz）
≤2mV（200kHz～500kHz）
≤1mV（0.5MHz～30MHz）
11．音响噪音：≤55dB（A）
12．电涌保护
满足IEEE C62.41-1991 B3等级，6kV/3kA（1.2/50s冲击电压和8/20s冲击电流混合波）。
13．绝缘电阻与绝缘强度（环境温度25±5℃，相对湿度90%）：
1）绝缘电阻
直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥5MΩ（试验电压500VDC）
2）绝缘强度
交流部分对外壳：2120VDC，1min，无击穿，漏电流≤1mA
交流部分对直流部分：4240VDC，1min，无击穿，漏电流≤1mA
直流部分对外壳：710VDC，1min，无击穿，漏电流≤1mA
14．散热方式
当整流模块的散热器温度低于40℃时为自然冷，大于40℃时，通过一个风扇强制风冷。风扇采用无级温控调速，当散热器温度大于40℃风扇起转；散热器温度大于60℃，风扇满转。
15．告警和保护特性
1）过流保护
输入过流保护（采用保险丝）；
输出过流保护（采用保险丝）；
PFC过流保护；
短路保护：电流回缩式保护功能，回缩电流＜8A，拐点电压<37V，故障消除后自动恢复工作。
2）过欠压保护：
输入欠压保护点：85±5V，回差：10V~20V
输入过压保护点：290~305V，回差：5~20V
输出过压保护点：59.5±1V
PFC过压保护： 425V±5V，回差：10V
3）其它保护
模块过温保护(90℃，回差10℃）
16．模块外型尺寸：132.5mm(高)×88mm(宽)×330mm(深)
深度不包括热插拔器件
17．重量：≤3kg
