RCD非线性负载

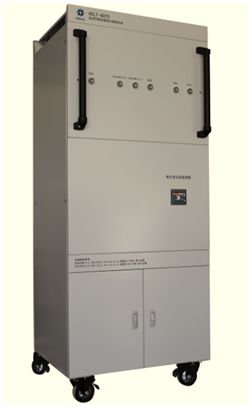

一、RCD负载产品简介
R是电阻、C是电容、D是二极管。 RCD负载也就是由R、C、D为主要元件构成的负载，属于非线性负载。许多电源适配器或者电子产品的输入电路的整流滤波部分就是RCD负载。  荧光灯、电视机,变频空调 、变频电机、软启动电动机、高温炉、充电器等已不再是传统的阻性感性负载为主的线性,而是以非线性负载特性为主或多多少少都含有非性成分的负载。
RCD负载，非线性负载的种类繁多，在交直流变换供电的负载中多是整流滤波型 ，IEC标准中便制定了一个基准非线性负载（Reference non-linear load），做为标准的附录列入标准中。 在UPS国标GB/T中，也在附录E中给出了这个基准非线性负载电路，RCD负载如图 所示：

这个电路之所以是RCD非线性负载，就是因为在输入端施加正弦电压U时，当电压瞬时值大于电容上的直流电压，则电源给负载R1供电，并向电容充电。当电压瞬时值小于电容上直流电压时，因二极管的阻断作用，电源不再供电，而由电容放电使负载保持电流的连续性。所以这个负载对于电源呈现的阻抗是随电压瞬时值的大小而改变的。
RCD非线性负载的一个重要特点就是当对负载施加正弦形电压时，电流并不是正弦形的。图1的负载电路交流电流是间断的、尖峰的。而图2是这种非线性负载的电压和电流的波形图，由此可以看出，电流是一个尖峰形的。

二、RCD负载技术参数
1、输入电压：交流单相230V/50Hz，三相 380 V/50Hz。
2、RCD负载负载功率：5～500kVA 多个型号可选择。
3、控制方式：手动开关加载
4、RCD负载散热方式：风扇
5、RCD负载参数显示：电压、电流、有功、无功、功率因素等

   需要RCD非线性负载的详细资料，请您随时与北京群菱销售部联络，我们将热忱欢迎您的来电。
