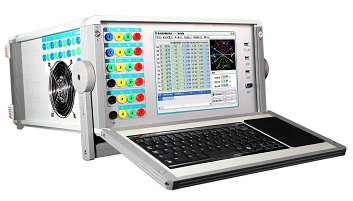

技术特点 微机型继电保护测试仪其主要特点表现为： 使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。 高性能的嵌入式工业控制计算机和10.4大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。 9路125V电压+9路40A电流可同时任意输出，含配带自动测试软件一套。 配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。 配备有外接USB接口，可以方便地进行数据存取和软件维护。 软件测试功能丰富，能够对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试仪。 无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。 采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率，模拟输出的电流地In与电源地Un之间电气隔离，更加符合测试现场的接线要求。 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。 开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。 自带110V/220V辅助直流电源，可在试验现场为保护装置供电。 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。 支持标准的COMTRADE格式波形回放。 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。 仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。 技术参数 1.电压源 交流电压：9×（0-125）V 直流电压：1×（0-350）V；9×（-175-+175）V 精度：输出小于0.2V时，绝对误差小于4mV 2.电流源 交流电流：9×（0-40）A 直流电流：9×（-20-+20）A 精度：0-0.2A时，绝对误差小于1mA 0.2A至40A，相对误差小于0.2% 3.交流电压、电流源角度 相角范围：0°～ 360° 准确度：±0.1° 分辨力：0.01° 4. 交流电压、电流源频率 频率范围：1～2000Hz 能叠加2～20次任意幅值的谐波及直流 输出准确度： 1Hz～65Hz ±0.001Hz 65Hz～2000Hz ±0.02Hz 分辨力：0.001 Hz 5.计时精度 1ms～1S ±1ms 1S～999999S ±0.2% 6.开入量 16路独立开关接点输入，自动识别有源接点的极性 兼容空接点与15V～250V有源接点 7.开出量 8对可编程开关空接点输出 接点容量：250VDC，0.5A 或 250VAC，0.5A 8.同步性 电压电流同步性 ≤10μS 9. 供电电源 交流输入电压 额定值：220V ± 10% 基准值：220V ± 2% 交流供电频率： 额定值：50Hz ± 10% 基准值：50Hz ± 2% 10. 使用环境条件 环境温度：－10℃～+40℃ 相对湿度：≤90% 大气压强：80～110kPa 11.箱体尺寸与重量 箱体尺寸（长×宽×高）：420mm×215mm×470mm 重量：22千克
