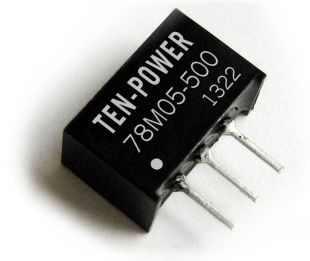

低成本12V转5V开关型三端稳压模块LM78M05-500
所属类别：电源产品分类>>模块电源(DC/DC)
电子信箱：market@ten-power.com
联系电话：15889952240
联 系 人：肖奥琳
更新时间：2016-7-21 11:42:47
低成本12V转5V非隔离开关型三端稳压模块LM78M05-500的参数如下:
产品特性
n 开关型、效率高达95%
n 引脚兼容传统78xx系列
n 满载持续输出500mA，瞬间1A
n 无需外加散热片
n 短路保护,过热保护
n 超低纹波噪声
n 满足UL94-V0要求
n MTBF>200万小时
n 工作温度：-40℃～+85℃
产品概述
LM78Mxx-500系列是超小型、高效率的开关型稳压器，是传统78XX系列三端线性稳压器的理想替代品，引脚兼容，可直接替代。它效率高、损耗小、发热低，使用时无需外加散热片。
|
产品型号一览表 | |||||||
|
型号 |
输入电压（V） |
输出 |
效率%（满载时） | ||||
|
Min |
Type |
Max |
电压（VDC） |
电流（mA） |
Min Vin |
Max Vin | |
|
LM78M05-500 |
7 |
12 |
20 |
5.0 |
500 |
94 |
87 |
|
输出特性表 | |||||
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
输出电压精度 |
100%的负载，输入电压范围 |
±2 |
±3 |
% | |
|
线性调节率 |
输入电压从最低电压到最高电压，满载 |
±0.5 |
±0.8 | ||
|
负载调整率 |
从10%的负载到100%的负载 |
±0.5 |
±1.0 | ||
|
纹波+噪声 |
20MHz带宽 |
20 |
50 |
mVp-p | |
|
短路保护 |
Vin ≤12V |
可持续短路，故障去除后，需重新上电。 | |||
|
Vin > 12V |
短路时间0.5秒，故障去除后，需重新上电。 | ||||
|
过热保护 |
IC内置 |
160 |
℃ | ||
|
输出限制电流 |
1300 |
1500 |
1600 |
mA | |
|
开关频率 |
100%负载，输入电压范围 |
1.4 |
MHz | ||
|
动态负载稳定性 |
100%<->10%负载 |
±100 |
mV | ||
|
静态电流 |
输入电压范围 |
1 |
2 |
mA | |
|
温度系数 |
-40 ℃～+85℃ |
±0.02 |
%/℃ | ||
|
最大容性负载 |
100 |
μF | |||
|
一般特性表 | |||||
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
存储湿度 |
95 |
% | |||
|
工作温度 |
-40 |
85 |
℃ | ||
|
存储温度 |
-55 |
125 | |||
|
工作时外壳温度 |
100 | ||||
|
引脚耐焊接温度 |
焊点距离外壳边沿1.5mm，10秒 |
300 | |||
|
冷却方式 |
自然空冷 | ||||
|
外壳材料 |
阻燃耐热塑料（UL94-V0） | ||||
关于低成本12V转5V非隔离开关型三端稳压模块LM78M05-500的典型应用等其它参数请下载数据手册.
