产品特点

● 独有高效信号回路馈电技术，无须外接工作电源
●  可适应多种模拟信号输入，输出为电流环回路供电方式
●  二线/三线/四线制通用传感器有源信号放大及隔离变送
●  输入端可接收仪器仪表与传感器单双向电压或电流信号：

    0-75mV/0-5V/0-10V/0-±10mV/0-±5V/0-±10V等电压信号
    0-1mA/0-10mA/0-±1mA/0-±20mA/4-20mA等电流信号
●  输入端可接收0-2KΩ / 0-10KΩ等位移电阻、电位器信号
●  模拟量输入回路与电流环输出回路3000VDC全隔离
●  全量程内极高的精度和线性度，非线性度误差 < 0.1%
●  低成本、小体积SIP 12Pin标准PCB板上安装设计
●  工业级温度范围： -40 ~ +85 ℃，符合UL94V-0阻燃封装

典型应用
●  直流电流/电压信号的隔离、转换及放大
●  位移、电桥、电位器信号采集隔离与控制
●  毫伏微信号转换成标准4-20mA模拟信号
●  PLC/DCS及仪器仪表与传感器信号收发
●  系统的地线环流及各回路干扰隔离抑制
●  工业现场模拟信号长线传输干扰隔离
●  传感器与仪器仪表间模拟量传输的匹配
●  工业控制系统各种模拟信号隔离调理
    一进二出、一进三出、一进四出、 二进二出、三进三出等变送功能的实现

概述

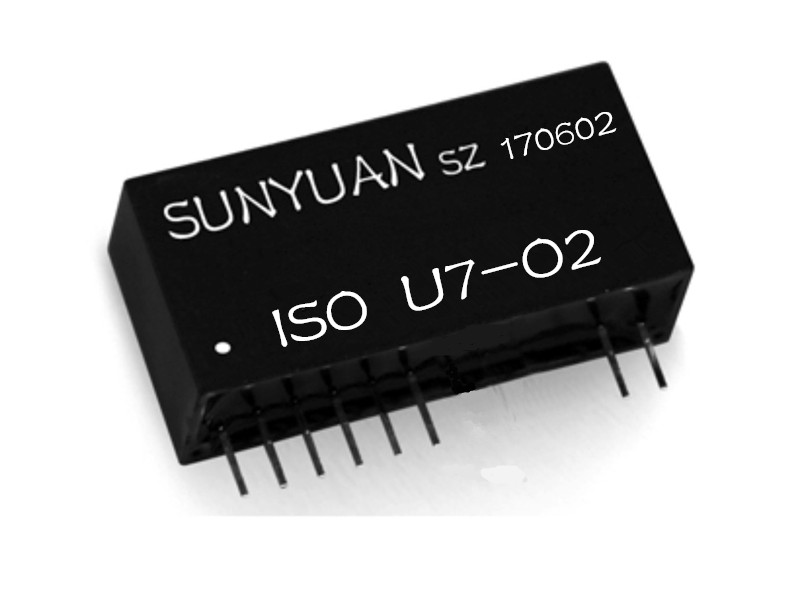

ISO U-O（电压信号），ISO A-O（电流信号），ISO R-O（电阻信号）系列产品是顺源新开发的业界最小体积低成本无源型回路馈电模拟信号隔离放大器IC。该IC独有高效回路窃电技术，无须外接工作电源供电，而是通过后级电流输出回路馈电方式提供电源工作。产品可适应多种模拟量信号输入，将二线/三线/四线制通用传感器有源信号放大调理及隔离变送后输出4~20mA/2-10mA/4-12mA/4-8mA/12-20mA等的各种两线制模拟电流信号。

ISO U/A/R-O系列产品设计为高精度、小体积的标准SIP12 Pin 阻燃IC封装，内部包含信号调制解调电路、信号耦合隔离变换电路、高效能的DC-DC转换电路、VI转换电路等。转换精度高、线性度好。产品使用十分方便，用户只需在输入端增加少量外围器件，即可实现仪器仪表与传感器、变送器、位移电阻电位器之间的模拟信号匹配及隔离变送。产品体积小、安装方便，可安置在传感器、变送器内部直接将电桥、角位移电阻信号转换成标准的4-20mA两线制电流环信号，满度和零点都可通过外接多圈电位器调节、校准。IC内部集成工艺结构及新技术隔离措施使该器件能达到：信号输入与输出 3000VDC 全隔离，能满足工业级宽温度、潮湿、震动的现场恶劣环境要求。环路供电电压采用15-30V范围内直流电压供电，为保证转换精度，电压波动范围应控制在±10%范围内。

ISO U/A/R-O系列产品采用独有的磁电隔离模式及高效能后级馈电技术，可实现直流电压、电流、单双向信号及位移电阻、电位器信号到两线制回路馈电电流环信号的精准隔离转换，同各种类型的仪器仪表标准模拟量输入端口（如PLC、DCS、显示控制仪表等）相匹配。产品有小体积IC封装的PCB板上安装方式和DIN35标准导轨安装方式，DIN导轨式安装方式可为工业现场实现信号一进一出、一进二出、一进三出、二进二出，三进三出、四路、八路、十六路信号的隔离转换功能，用户可根据现场需要选择产品。

备注：

1、由于产品采用回路馈电方式，基准源输出电流有限，当输入为位移电位器信号时，阻值需≥2KΩ。
2、产品可以在回路电压15~30V范围内任意固定电压下正常工作，但产品输出精度会受电压大范围波动和负载大范围变化的影响，为保证测量精度，电源波动范围尽量控制在定电压的±10%范围之内使用，负载变化控制在±50Ω范围内为宜。当用户现场需要改变环路电压或改变负载大小时，引起的输出误差也可以通过产品外接的调零点和调满度电位器进行重新调节校准。

产品选型举例



例1：  信号输入：0-10mA； 信号输出：4-20mA；  PCB板焊接IC封装
            产品型号： ISO  A2-O1

例2：  信号输入：0-5KΩ；  信号输出：4-12mA；  PCB板焊接IC封装
            产品型号： ISO  R7-O3

例3：  信号输入：0-±5V； 信号输出：12-20mA；  PCB板焊接IC封装
            产品型号： ISO  U5-O5

例4：  信号输入：0-±10V； 信号输出：4-20mA；  二进二出； I型导轨式安装
            产品型号： DIN 2 X 2  ISO  U6-O1

例5：  信号输入：0-10V； 信号输出：4-8mA；  一进一出； 小体积导轨式安装
            产品型号： DIN 3  ISO  U2-O4

外形尺寸及PCB布板参考图
