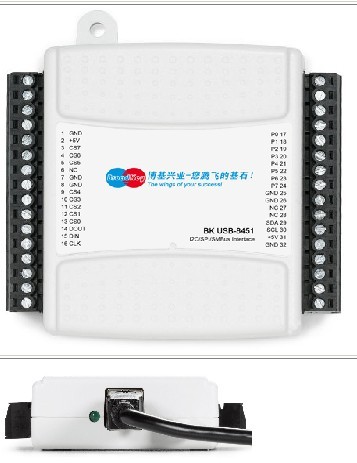

NI USB-8451（BK USB-8451）USB-SPI/I2C
2005年12月——美国国家仪器有限公司（National Instruments，简称NI）针对I2C（inter-integrated circuit）及SPI（serial peripheral interface）通信接口推出全新的USB设备。工程师和科学家可以使用全新的NI USB-8451连接口NI LabVIEW 软件，从而为测试、验证及编辑电子器件，例如ADC(analog-to-digital converters)及EEPROM等，轻松地创建程序。由于模块通过USB接口运行，不但提供了即插即用的设置，而且对于接近系统部件的使用也是十分理想的。

很多消费电子产品如DVD播放器、电脑主板等都包括了成百上千个紧密相连，并通过I2C或者SPI互相通迅的部件。以往，工程师在执行I2C和SPI协议，使用数字I/O卡的时候，都会面临一些编程上的挑战。新的USB-8451接口包括了驱动软件，这种驱动软件提供了在LabVIEW中的既高级又简单易用的函数节点，可以在没有I2C 和SPI通讯专业知识的情况下开发程序。除了提供I2C和SPI通讯，新的USB-8451也包括了针对通用 I/O的八条数字线，而且也便于USB的全速连接。新的USB-8451接口对于一些涉及消费电子的编程、测试以及与LCD, ADC以及传感器的联接都是十分理想的选择。

硬件设计工程师可以运用USB-8451接口来测试并验证元器件原型。例如，工程师如果想验证一个包含I2C 或SPI通信线的微型控制器的功能性时，他们无需将控制器放在PCB（printed circuit board）上，然后寄希望于它能和其他元件连接的很好。现在，他们只需将I2C或 SPI命令通过USB-8451接口输入微型控制器，在将其放置于PCB之前就可以完成其功能验证了。
一、产品简介
1.1 性能与技术指标
1）I2C 总线数据监测、分析。
2）兼容SMbus 协议；
3）USB 虚拟串口，完全串口操作；
4）USB 总线供电，无需外部电源；
5）I2C 接口信号:SCL,SDA,GND；
6）输入5VTTL 可承受，不影响外部I2C 设备间通信；
7）可有效监测的I2C 速率范围：0~400khz。
8）USB 2.0 转SPI 接口适配器，USB 总线供电，无需外部电源；
1）SPI 主机接口，Master 方式；

2）SPI 时钟频率最大12MHz；

3）提供电源输出：+3.3v ,+5V

4）接口信号：SCK,MISO,MOSI,CS0,CS1,GND,+5V,+3.3V 以及2 路IO 口.

5）输出信号3.3V TTL，输入5VTTL 可承受。

6）提供2 路片选信号，并可以编程实现4 路从机片选；

7）读操作模式：支持连续随机地址读；

8）写操作模式：支持单字节写，以及页写模式（Page Write）；

9）提供DLL 动态链接库，接口开发函数；

10）提供Visual c++开发例程；

11）提供SPI 工具软件SPITools；

12）塑料外壳，尺寸：70*45*18mm；

13）工作温度：-40°C - +85°C

1.2 典型应用
作为第三方设备接入总线，监测并分析I2C 总线上传输的数据，并转发到电脑进行显示，便于客户分析。
SPI 总线测试；
SPI 接口的元器件寄存器读写；
SPI 接口的EEPROM 读写；
1.3 通信协议转换
USB 转SPI/I2C 总线，接口转换。
1.4 产品销售清单
USB 转I2C/SPI 适配器一台；
USB 连接线一根；
光盘1 张（包括PC 驱动安装程序、USB_Tools_SPI_I2C 界面程序 用户手册等）；
技术支持与服务
货到10 日内，用户若不能使用，可无条件退货。一年内免费维修更换。

***************************************************
