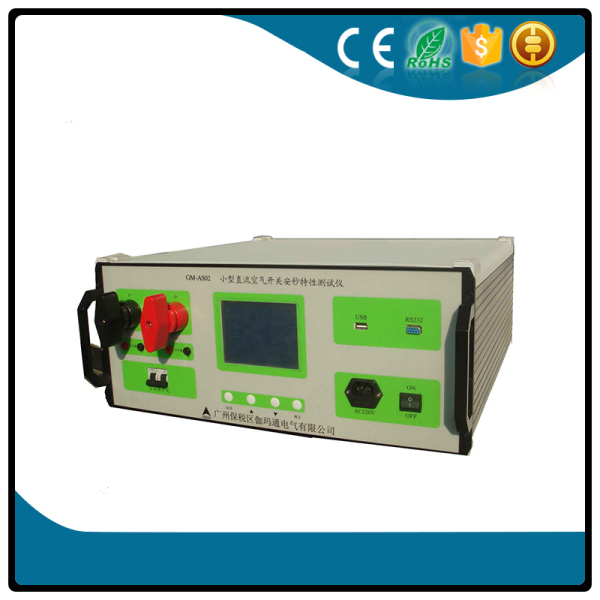

GM-AS01直流空开极差配合校验仪

点击查看原图
公司名称:广州伽玛通电气有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:13922189528@163.com
联系电话:13922189528
联 系 人:涂经理
更新时间:2018-6-4 17:06:19

产品详情


概述:

直流空开极差配合校验仪主要是对直流系统馈线空开控制上下级差的合理可靠的保护,在该动作时一定要保护动作,在不该动作时绝不能误动作,按常规电流大小安数匹配上下级关系,这是理论上的合理配合,但其空开时间特性也一定需要配合,要不一样无法保证空开极差动作的保护。

直流空气开关(断路器)是电力系统变电站、发电厂直流系统最常用的保护元件,其良好的性能和实用性得到人们的一致认可,并得到广泛的应用。目前的直流馈电网络多采用树状结构,从蓄电池到站内各用电设备,一般至少经过三级配电。随着发电厂、变电站控制负荷和动力负荷对直流电源的要求越来越高,其保护电器的过载保护、短路保护要求也越来越严格,它绝不允许有任何拒动和误动,尤其是越级误动,将会造成电力设备损坏和系统故障、甚至引发大面积停电事故。发生越级误动的情况主要是因为保护电器选择不合理和断路器性能不稳定等原因。由于直流空开的短路特性不合适,在直流系统运行过程中,当底层用电设备出现短路故障时,经常引起上一级直流空开的跳闸,也就是我们说的越级跳闸,从而引起其他馈电线路的断电事故,使故障进一步扩大,严重危及电网的安全运行。为了防止这种越级跳闸事故发生,有必要对直流系统中的各小型直流空开安秒特性安秒特性进行测试,确定在不同短路电流下断路器的脱扣时间,有效的对小型直流空开安秒特性以及保护等级配合进行分析,从而核对直流系统上下级断路器之间的级差配合是否合理。

该仪器综合长期现场运行经验和国内外多项先进技术而推出。可实现不同容量小型直流空开安秒特性检测和试验,能提供1~1000A恒定大电流,通过扩展可以输出更大电流。能够测试不同短路电流下断路器脱扣时间,从而验证断路器安秒特性是否符合要求。本仪器采用最新高速微处理器,配备大屏幕液晶显示器,现场运行表明:该仪器功能完善、可靠性高、结构简单,操作方便。

1. 主要特点:

(1)可联机在PC控制下测试,也可脱机测试,测试点可灵活编程;

(2)电流范围可以小到1A,在1-1000A范围内均精确控制和测试,恒流精度高,负载能力强,可长时间稳定工作;

(3)主机采用32位新型高速ARM处理器结合大规模CPLD,速度快,可靠性高,性能优良。

(4)本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作通过键盘完成,测试过程均在显示屏上设定,操作界面和试验结果均为中文显示,操作直观清晰。

(5) 可进行断路器级联测试。

(6)本机可保存永久保存多达1000条测试数据,可以随时查询,也可上传到计算机,还可以通过U盘上传数据。

(7) 随机配备PC测试管理程序,可控制试验过程。所有测试数据可以

存储和打印,直接生成报表。


2.主要功能:

按照GB10963-1999家用及类似场所用过电流保护断路器标准规定断路器应做脱扣特性试验。

主要技术参数

1.最大输出电流:1000A;

2.输出电流稳定度:5%;

3.电流调整范围:1~1000A;

4.电流输出响应时间:5ms。

5.时间测量精度:1ms。时间分辨率:10uS。

6.工作电源:220V±15%。
