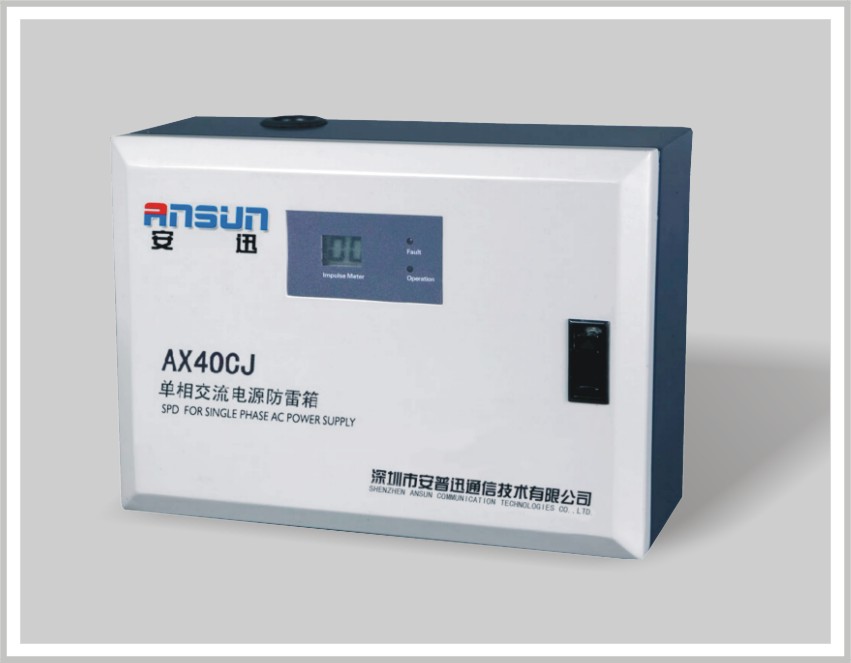

并联型电源防雷箱
周杨:13926521089 QQ:1005857619
防雷箱配备电源指示、防雷指示、劣化报警及指示、雷击计数器、防雷熔断丝等,SPD 模块采用电压开关型模块和电压限制型模块(或一体化MOV)组成。主要安装在配电房、配电柜、交流配电屏、开关箱和其它重要设备、容易遭受雷击设备的电源进线处,以保护设备免遭沿电源线路侵入的雷击过电压造成的损害;可广泛应用于通信、电力、交通、金融、铁路、民航等系统的主电源防护。
适用范围 :
AX80A型·并联型电源防雷箱适· 并联型电源防雷箱适用于电力系统二次设备首级保护, 能为有效记录雷击和浪涌次数提供依据;
· 广泛应用于通讯类机房、计算机机房、通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护
· 建筑物总配电屏、室外配电柜、配电箱;
· 无人执守但须安装第一级带遥信指示的防雷设备的环境;
· 需要有第一级防雷失效指示、报警指示及雷电泄放记录的环境;
· 根据安装位置不同, 可选通用挂墙式或平放式两种
功能与特点
· 采用最新热脱离技术,彻底避免火灾
· 通流容量大,残压低, 响应时间快
· 采用特殊冲击熔片,具有高可靠性
· 自带远程告警干接点,便于远程监控
· 配备雷电计数器,准确记录雷击次数
· 带有模块告警指示灯,提供模块劣化指示
· 带有电源状态指示灯,指示防雷器工作状态
· 采用温控保护电路,内置热保护,工作稳定可靠
· 核心元件采用国际知名品牌,性能优异
· 可以实现凯文接线;结构严谨,安装方便,维护简单
· 工艺考究,能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作
技术参数:
型号 |
AX100A |
AX80B |
AX60C |
AX40D | |
标称工作电压Un |
220V | ||||
最大持续工作电压Uc |
320V/385V | ||||
标称放电电流 (In 8/20μs) |
50kA |
40kA |
30kA |
20kA | |
最大放电电流 (Imax 8/20μs) |
100kA |
80kA |
60kA |
40kA | |
保护模式 |
L1,L2,L3,N-PE |
L1,L2,L3,-N N-PE |
L,N-PE |
L-N N-PE | |
保护水平(Up) 8/20μs In |
2000V |
1800 |
1500 |
1500 | |
响应时间 |
≤25ns | ||||
雷电计数 |
0~99 | ||||
外形尺寸 |
350*260*120 |
308*220*115 | |||
接线线径 |
25mm2 |
25mm2 |
16mm2 |
10mm2 | |
安装方式 |
户内壁挂式 | ||||
防护等级 |
IP20 | ||||
工作环境 |
环境温度:-40℃~+85℃; 相对湿度:≤95%(25℃);海拔≤3km | ||||
注:产品规格可能不定期更新,请咨询安普迅公司了解详情。 | |||||
