监控二合一防雷器
周杨：13926521089 QQ：1005857619
二合一防雷器
监控二合一防雷器｜二合一监控防雷器｜摄像机防雷器
功能与原理

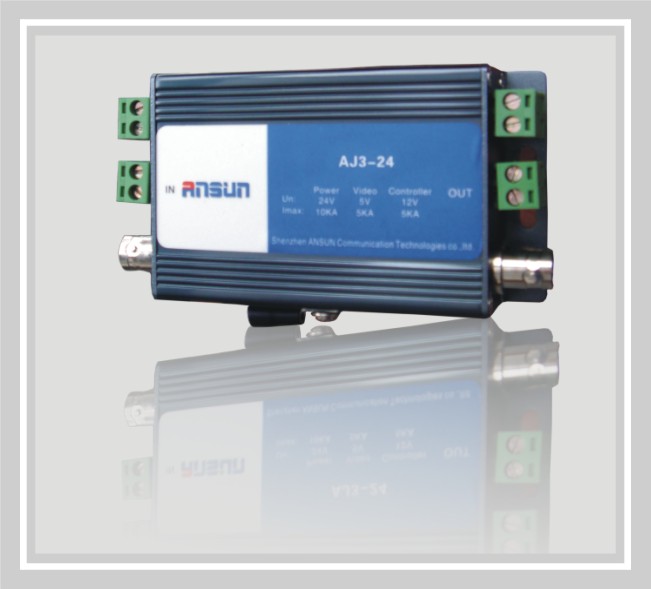

AJ2-*型二合一防雷器是由电源防雷器、信号防雷器两部份集成的浪涌保护器，用于保护对电磁干扰敏感的监控系统，使其免受雷电过电压和感应过电压、静电放电等所造成的损坏。
适用范围：
主要用于监控系统对监控设备（电源线、视频线/云台控制线/网线）的防护；广泛应用于银行监控系统，小区安防系统； 学校、企业、道路安全防护等监控设备。
以太网供电防雷器用于保护敏感的以太网供电路及IP电话、网络监控设备等网络 终端，使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏
性能特点
·采用摄像机电源+视频线（或电源+控制及电源+网络等）综合多级保护电路；
·核心部件选用国际名牌产品，性能优异；
·通流容量大,插损小、传输性能优越、无漏流；
·残压水平低，防护效果好；
·反应迅速、性能稳定、工作可靠；
·体积小，安装、使用方便、无须维护。
主要性能参数
|
产品型号 |
AJ2-24 |
AJ2-220 |
AJ2-12 |
AJ2B-24 |
AJ2C-48 |
|
1、电源防雷器部份性能参数
| |||||
|
标称工作电压Uc |
24V AC |
220V AC |
12V DC |
24V AC |
48V DC |
|
标称放电电流In(8/20µs) |
5kA | ||||
|
最大放电电流Imax(8/20µs) |
10kA | ||||
|
保护水平Up(8/20µs,10kA) |
≤100V | ||||
|
2、信号防雷器部份性能参数 | |||||
|
不同时出现在一款产品内 |
视频 |
控制 |
网络 | ||
|
标称工作电压Un |
12V |
24V |
5V | ||
|
标称放电电流In(8/20µs) |
5kA | ||||
|
最大放电电流Imax(8/20µs) |
10kA | ||||
|
保护水平Up(8/20µs,3KA) |
≤25V（芯线---外壳/接地线） | ||||
|
适应数据传输速率 |
≤100Mbps |
100Mbps | |||
|
特性阻抗 |
75Ω |
不适用 | |||
|
插入损耗 |
≤0.5dB | ||||
|
接头形式-I/O |
BNC-K/J |
RS485 （压接式） |
RJ45 | ||
|
3、其它参数
| |||||
|
外壳 |
铝型材外壳，表面拉线氧化（黑色，银色） | ||||
|
外形尺寸(mm) |
114*57*27（不含接头） |
112*40*25 | |||
|
导线接口 |
电源部份 |
压接式端口，可夹紧规格为16-26AWG（约0.15～1.3mm2)的导线 | |||
|
视频信号部份 |
BNC接头，直接连相对应BNC接头 | ||||
|
接地 |
地线接线端子或2.5平方地线 | ||||
|
安装方式 |
机箱、柜内安装 | ||||
|
使用环境条件 |
温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km | ||||
|
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。 | |||||
