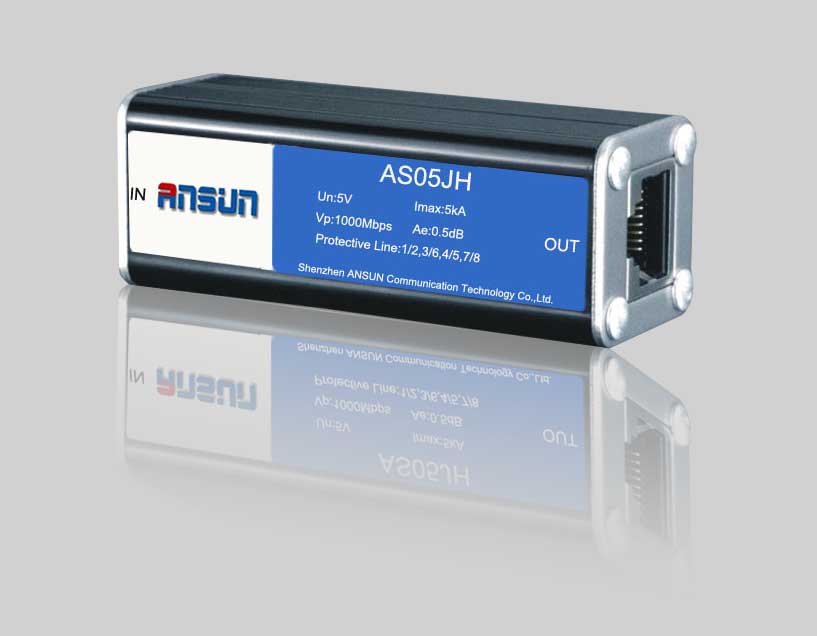

AS05JH千兆网络信号防雷器
适用范围
· 用于1000Mbps SWITCH、 HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护;
· 千兆口网络机房网络交换机防护;
· 千兆口网络机房服务器防护;
· 千兆口网络机房其它带网络接口设备防护;
· 千兆口24口集成防雷箱主要应用于千兆口综合网络柜、分交换机柜内多信号通道的集中防护。
性能特点
· 1000M传输速度,适用于1000M网线。
· 采用多级保护电路,残压水平低;
· 插损小,响应时间快;
· 限制电压精确, 通流容量大;
· 精、细全保护,结构严谨;
· PCB采用微带设计, 隔离好,线扰低;
· 集成24路网络信号防雷箱为标准19英寸安装;
· 性能稳定,工作可靠;
· 安装、使用方便,无须维护。
技术参数
产品型号 |
AS05JH |
AS05JH-24 | ||
最大持续工作电压Uc |
5V | |||
标称放电电流(8/20µs) |
3kA | |||
最大通流容量 (8/20µs) |
5kA | |||
保护水平Up 8/20µs In |
芯线-芯线 |
≤15V | ||
芯线-接地线 |
≤50 | |||
适应传输速率 |
1000 Mbps 1000 Mbps | |||
插入损耗 |
≤0.5 dB | |||
接口形式 |
输入In |
RJ45 (F) | ||
输出 Out |
RJ45 (F) | |||
保护形式 |
1-8 | |||
保护路数 |
1 |
24 | ||
外形尺寸(不包含接地线) (mm) |
68 * 25 * 25 |
483 * 113 * 45 | ||
防护等级 |
IP20 | |||
安装模式 |
串联 |
19英寸机箱机架式 | ||
工作环境 |
环境温度:-40℃~+85℃; 相对湿度:≤95%(25℃);海拔≤3km | |||
注:产品规格可能不定期更新,请咨询安普迅公司了解详情。 | ||||
安装、接线
· 防雷器串联在被保护设备与信号通道之间;
· 防雷器的输入端(IN)与信号通道相连,输出端(OUT)与被保护设备相连并紧靠被保护设备安装,不能接反;
· 把防雷器的接地线与防雷系统接地排可靠连接,接线越短越好,最长不能超过1m。
使用、维护
· 本产品无需特别维护。应定期对防雷器进行检查,特别是在雷雨季节前及整个雷雨期;
· 当系统工作出现故障怀疑防雷器时,可拆除防雷器后再检查,若还原到使用前的状态后系统恢复正常,则说明防雷器已经损坏,必须立即更换。
