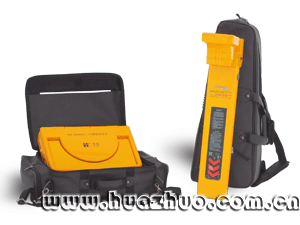

HZ-1.1管线定位王

产品概述
HZ-Netlink1.1管线定位王是华卓公司研发的新型管线定位仪器，用于精确测定管线路由及管线埋深。采用单线圈峰值模式、垂直线圈谷值模式、50Hz被动源法模式、无线电波被动源法模式、带左右箭头指示目标管线的自动定向方式等多种路由查找模式。采用双线圈直读法、单线圈80%及50%法法等深度测量方法。使用便捷、测量准确、显示直观。

产品特点
注入、钳夹、感应等多种信号施加方式，多种工作频率可选，适应不同现场条件
接收机具有电流测量功能、信号钳夹功能(选件)，易于识别目标管线
独到的万用表功能，在电缆故障查找前后测试电缆的通断性和绝缘质量
一键一功能，操作方便
防水防尘设计，便携包装
可选背光显示功能

技术指标
发射机
输出功率 10W
工作频率
　　注入法 480Hz、30.72KHz、40KHz
　　钳夹法 30.72KHz、40KHz
　　感应法 30.72KHz、40KHz
信号输出 0~100%可调
电源 10节 1#碱性电池\8AH镍氢充电电池 可选
电池寿命 最少10小时(满功率)
重量 4.5Kg(含电池)
外形尺寸 383mm×247mm×78mm

接收机
深度测量范围 10米
深度精度
　 0~5米 ±5%(无干扰)
　 5~10米 ±10%(无干扰)
定位精度 ±5%
电流精度
　 0～5米 ±5%(无干扰)
　 5～10米 ±10%(无干扰)
电源 12节 5号碱性电池
电池寿命 40小时
重量 2Kg(含电池)
外形尺寸 124mm×224mm×637mm
