概述：
BL8505 系列是PFM 控制的开关型DC/DC 升
压稳压芯片。0.8V 的启动电压、高达180mA 的
负载驱动能力（当Vin=1.5V,Vout=3.3V）、87
％的转换效率(Vin>2V,Vout=3.3V,Iout<100mA)
使得BL8505 非常适合于便携式1～4 节普通电
池应用的场合。
BL8505 在电路设计及生产中，特别针对开
关电路固有的噪声问题进行了改良，极大的减
小了对其周边电路的干扰。
BL8505 电路采用了高性能的参考电压电路
结构，以及在生产中引入修正技术，保证了输
出电压的高输出精度及低温度漂移。

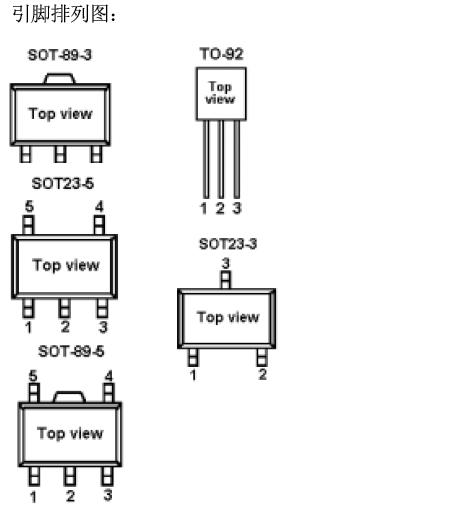

BL8505 可提供SOT-89-3、TO-92 及SOT-
23-5 等封装形式。在SOT-23-5 等封装形式中，
通过CE 使能端，可方便控制芯片的开关，使芯
片的功耗达到最小。
特点：
• 极强负载驱动能力：Vin=1V 时可提供
3.3V、50mA 的负载电流，Vin=1.5V 时
可提供3.3V、180mA 的负载电流
• 0.8V 极低的启动电压（Iout=1mA 时）
• 2.5V～5.0V 输出电压范围(0.1V 步进，
可根据客户需求进行定制)
• 输出电压精度可达±2％
• 低输出电压温度漂移：±100ppm/℃
• 仅需电感、电容、肖特基二极管三个
外部元件
• 效率高达87％
• SOT89-3,TO-92,SOT-23-5 多种封装形
式
用途：
• PDA、DSC、MP3 Player、电动玩
具、无线鼠标等便携式电池供电设备
• 单、双节电池供电设备的电源部分
• 给LED 灯提供能源
