升压型DC/DC转换器BL8530
产品详情
深圳市金讯兴业科技有限公司
概述:
BL8530 系列是PFM 控制的开关型DC/DC
升压稳压芯片。0.8V 的启动电压、高达200mA
的负载驱动能力(当Vin=1.8V,Vout=3.3V
时),极低的静态功耗(Iq<5.5uA)使得
BL8530 非常适合于便携式1~4 节普通电池应
用的场合。
BL8530 在电路设计及生产中,特别针对开
关电路固有的噪声问题进行了改良,极大的减
小了对其周边电路的干扰。
BL8530 电路采用了高性能、低功耗的参考
电压电路结构,同时在生产中引入修正技术,
保证了输出电压的高输出精度及低温度漂移。

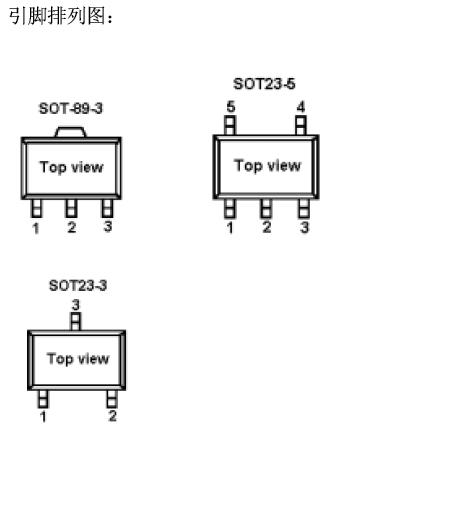

BL8530 可提供SOT-89-3、SOT-23-3 及
SOT-23-5 封装形式。在SOT-23-5 封装形式
中,通过CE 使能端,可方便控制芯片的开
关,使芯片的功耗达到最小。
特点:
• 极强的负载驱动能力: Vin=1.8V 时可提
供3.3V、200mA 的负载电流
• 0.8V 极低的启动电压(Iout=1mA 时)
• 2.5V~6.0V 输出电压范围(0.1V 步进,可
根据客户需求进行定制)
• 输出电压精度可达±2%
• 低输出电压温度漂移:±100ppm/℃
• 仅需电感、电容、肖特基二极管三个外部
元件
• 效率最高达85%
• 芯片静态工作电流小于5.5uA
用途:
• PDA、DSC、MP3 Player、电动玩具、
无线鼠标等便携式电池供电设备
• 单、双节电池供电设备的电源部分
• 给LED 灯提供能源
