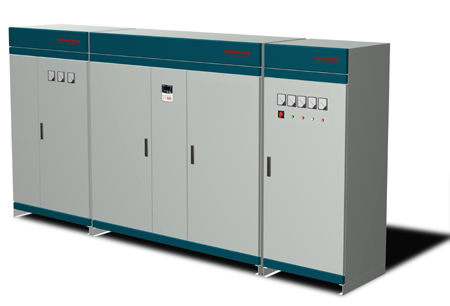

SPS电子静止式岸电电源　

【型号】 SPS
【容量(KW)】　
【应急供电时间】　
【重量(KG,含电池)】　


--------------------------------------------------------------------------------

产品简介


SPS系列岸电电源设有可靠的计量显示系统。在电源的输入端设有输入电压, 电流显示表和输入电能表，可连续记录用电量；在电源的输出端设有输出电压, 电流, 功率, 功率因数, 频率显示系统，可对电源的运行状态进行监测。
有完善可靠的保护系统，如输入过电压保护, 欠电压保护, 过电流保护, 缺相保护, 逆变器过热保护, 电抗器和逆变变压器过热保护, 输出电压过低保护, 缺相保护, 过载保护, 短路保护, 接地保护, 故障报警等多种保护功能。
控制核心是能够实现高速运算的微处理器。精心设计的算法可保证系统达到层优的性能，控制单元采FPGA, CPLD等大规模集成电路和表面焊接技术，使系统具有极高的可靠性。
控制器与功率单元之间采用光电隔离通讯技术，使低压部分与高压部分安全隔离；同时应用了先进的电磁兼容技术，具有很强的抗干扰能力，从而确保电源正常可靠地工作。

产品概述

SPS系列电子静止式岸电电源，是采用IGBT逆变及数字化处理技术，将380V／50Hz三相电能转变为440V/60Hz三相电能的大型供电设备。为修造船行业提供一种专用特殊电源。该设备与传统(发电机组)转换方式的供电设备相比，具有安装简单，运行噪音低，能源利用率高，技术指标精度高，性能稳定可靠，动态特性好，操作简单，管理运行费用低等优点。

产品特点

完全符合《钢质海船入级与建造规范》(2001)中对船舶电源规定的要求：
产品通过专家鉴定；
具有中国船级社认可检测报告：
采用最新IGBT逆变技术，全数字化控制电路；
100％负载连续运行，并允许110％负载运行1小时；
适用各种AC440V／60Hz电气设备，尤其适用于电动机负载：
动态特性COS￠：=0．8(滞后)，突加突卸100％负载，瞬态电压变化率±〈10％，瞬态频率变化率±〈2．5％
恢复时间<0．5sec，稳恋电压调整率≤±2．5％，稳态频率调整率≤0．5Hz。
根据负载变化可实现1+1自动并联和解列。效率〉95％，比传统变频发电机组节能20％以上。
防盐雾，油雾，霉菌。
装有电抗器，防止谐波污染。
关键核心件采用进口元件，部件(模块)工作安全可靠。


临测与保护

SPS系列电子静止式船用岸电电源设备，在控制屏面板上电源输入端设有电压表、电流表和三相电度表，电源输出端设有电压表、电流表、三相电度表、频率表和功率因数表，便于监测和计量，同时还设有RS-485接口，以实现远程监测。SPS系列电子静止式船用岸电电源设备，有可靠的保护功能，电源输入端设有过电压、欠电压、过电流、缺相、逆变器过热、电抗器和输出变压器过热保护，电源输出端设有电压过低、缺相、过载、短路、接地故障报警等保护。

工作原理

交流电抗器：在三相电源输入端加装交流电抗器，防止谐波电流干扰电网。
电子开关：电子开关可防止开机时对滤波电容器充电所产生的大电流冲击，同时减轻对电网的影响。
整流器：采用三相全桥整流电路，将交流电整流后，输出直流电压。
直流电抗器：直流电抗器有两个作用：a)可改善输入功率因数：b)可保持整流电流连续，陛，减小电流脉动值；
直流滤波器：采用大容量的电容器，平滑经滤波电抗器输出的脉动直流电压，使其直流电压稳定。
三相桥式逆变器：逆变器的工作方式是将直流电变换成交流电，整个变换过程由微处理器电路控制，当电网输入电压
降低或负载电流增加时，PWM波(正弦脉宽调制)就会调宽；反之变窄，使输出电压保持稳定。
校正电抗器：校正电抗器可以将逆变器输出的SPWM波形校正，同时滤除逆变器所产生的高次谐波分量。
逆变输出变压器与输出滤波器：该逆变输出变压器是创统公司的专利产品，专利号为：01262317．2。将三相电压进行转换后再经过波形校正电路将波形进一步校正后输出纯正弦波电压。
