NSG 2025 脉冲串发生器

点击查看原图
公司名称:深圳市兴科伦电子有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:jackie@szkelun.com
联系电话:0755-83793652
联 系 人:郭 凯
更新时间:2006/7/25 9:32:46

产品详情
  SCHAFFNER研制的NSG 2025脉冲串发生器系列是为了满足日益复杂得电子电气设备EMC设计和测试要求而设计得一系列快速脉冲发生器。
  它们有比标准要求范围更宽得脉冲幅度和脉冲串频率。
  其设计依据SCHAFFNER的模块组合概念,用户可以将脉冲串发生器、耦合网络和控制模块进行组合,通过面板或PC机调整最高电压值、频率范围、额定电流等,形成一个灵活并容易升级的EMC测试工作站,满足您今天甚至将来的需求。
  NSG 2025将SCHAFFNER在EMC测试仪器的制造方面享誉全球的丰富经验与复杂WINDOWS控制软件相结合,应用于早期的产品开发与预达标和测试工作之中。其设计不仅可以满足当前的EMC测试标准的要求,同时还可以满足未来的要求――在多年以后任何综合性EMC测试系统中,作为一个关键设备,NSG 2025的地位仍将是不可取代的。
  NSG2025是按照SCHAFFNER高质量标准生产的,其开放性结构,便于设备升级以及与其他设备组合完成完整的测试和测量系统,因此它是EMC测试工作中必不可少的投资。

强有力的脉冲发生器
·符合IEC1000-4-4测试标准
·基础标准EN 50082-1和-2
·美国标准ANSI-IEEE C.62.41

  NSG 2025能够产生幅度和频率最广的脉冲串。NSG 2025提供200伏至4400伏以及200伏至8000伏的脉冲幅度,在高压端上提供充分的测试余量。脉冲可以耦合到电源供电电压中去,也可以作为纯高压应用在数据和信号测试当中。利用按键可以调用固化的IEC标准测试脉冲;所以脉冲参数均可由用户修改并储存(共8个用户储存器)――可以通过面板控制或扩展PC机以WINDOWS软件控制。
  NSG2025你今年能满足世界上现行测试标准的所以要求,它还具有某些为未来势必进行的改进而设置的扩展功能,例如可设置高达1兆赫的脉冲频率以及选择范围更广的偶合模式。
  NSG 2025:强有力的控制性能 ------可以避免设定参数失误
  NSG 2025内置一个16-BIT微处理机,使仪器本身具有强有力的控制功能,可以利用正面板的键盘和显示器人工操作,也可通过 RS 232接口由PC机采用WIN 2025控制软件遥控。及时采用软件控制,所以实时仪器操作,包括安全监察和临界定时,也是由本机的处理机进行,这样既可使仪器系统高度一致,也便于仪器系统的统一操作。
  NSG 2025可以配置正面板控制键盘和显示器,也可以配置PC机执行WIN 2025即WINDOWS 控制软件,或者两者兼备。手动和软件控制模式均可使用户能调配所以测试参数,以及提供进入固化IEC 1000-4-4标准测试的途径。软件控制模式提供了额外的测试排序、存贮和报告功能。

一个系统可满足各种需求
·灵活配置
·易于升级
  NSG 2025 采用“组合模块”设计,使用户能选择合适的模块并加以组合。用正面板控制器或PC机软件或者两者同时使用,可选择最高电压值、频率范围、额定电流和耦合网络(单相或三相),因此用户能建立适应其需要的EMC测试工作站。因为NSG 2025中的各种模块都具有升级性并和SCHAFFNER其他的EMC测试仪器兼容,能给您的投资以极好的保障,即使将来标准重新修订,亦能确保脉冲串发生器的兼容性。NSG 2025也备用种类广泛的测试用附件,而且NSG 2025 可与SCHAFFNER 的Profline系列完全兼容,以便进行完整的综合EMC测试和测量。

全球通用性
  NSG 2025还具有全球通用性:可选用110/115V和220/240V电源,提供特殊的插件,可使待测试设备转接到各自国家的标准插头上;还可满足多组接线的要求(详见选件清单)。因此可以适应各类成品、设备和系统的生产测试需要,使用时只需要选择合适的测试电压和电源插座即可,在产品开发的研制期和性能设计阶段则可选用备好的通用连接接头。

内置安全装置
  NSG 2025内部的运行安全性也得到了充分重视。由标准化的SHV接头(ANSI/IEC/NIM)来提供高压输出;硬件保险开关的优先级高于软件的安全保护功能,以确保安全运行受到威胁时自动断电;在正面板上还有一个紧急控制开关,可以安全关断电源并与待测设备断开(在测试进程中敲击面板上的任一键业具有同样的保护效果)

质量
  NSG 2025是严格按照SCHAFFNER闻名全球的质量标准由其设于瑞士鲁德巴赫德制造厂生产的,此制造厂符合ISO 9001质量标准。

NSG 2025系列的技术数据:
仪器电源:        100-115V和220-240/50-60Hz
脉冲幅度:        200V-4.5kV或8kV(开路),可以20V步长调节
极  性:        正或负可选
脉冲上升时间tr:    5ns±20%
脉冲宽度:        50ns±30%(50欧姆负载),100ns±50%(开路)
脉冲串频率fburst    0.1KHz-1MHz±2%或0.1KHz-500MHz ±2%
每串的脉冲数:      1-150个脉冲
脉冲串持续时间tBurst  n×1/fBurst(按IEC1000-4-4,脉冲串频率10KHz时,持续时间15ms)
脉冲串重复周期trep:  100ms-10s±2ms或2%
阻抗:          50Ω±20%
耦合网络:        单相或三相
被测试设备供电:     可遥控通断24-500Vac,,50-60Hz
耦合方式:        火线对基准地(IEC801-4)
             所有火线对基准地(IEC1000-4-4)
             同时选择若干火线对基准地(常用模式)
相位角:         异步/同步,0-360º±2º
耦合电容:        33nf
去耦衰减:        >20dB
串扰衰减:        >30dB
结构:          19英寸台装或架装(选)
尺寸:          高310mm宽449mm进深500mm
重量:          约20公斤至25公斤

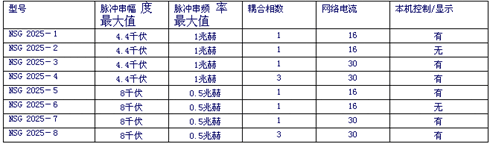

NSG 2025系列快速瞬变脉冲发生器型号表:


选件:
WIN 2025   WINDOWS控制软件包
CDN 125   符合IEC 801-4的耦合夹钳
CDN 126   符合IEC 1000-4-4的兼容耦合夹钳,带SHV接口和保险开关,包括连接缆
CAS 2025   校准装置
INA 161    架装配件
INA 303    带十米光缆的光连接器(230伏)
INA 304    带十米光缆的光连接器(115伏)
INA 250-256 将被测试设备连接到各国家标准插座的转接头
INA 250    IEC 309 32 A,3相(红),最大脉冲串电压8kV
INA 251    IEC 309 32 A,单相(蓝),最大脉冲串电压8kV
INA 252    德国,Schuko 单相16A,最大INA25电压8kV
INA 253    瑞士,单相,10A
INA 254    法国,单相,16A
INA 255    英国,单相,13A
INA 256    美国,单相,15A
INA260    告警灯组件
INA261    用于5mm缆的分离SHV插头
INA262    通用安全插座
