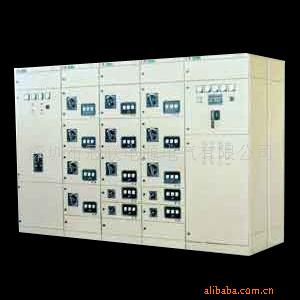

　　GCK低压抽出式配电柜适用于交流50Hz，660V及以下的三相五线制输配电系统。作为电力系统的发电厂、变电站、工旷企业和高层建筑中受电、馈电、照明及电动机控制之用。 　　
　　
　　该产品符合IEC439—1《低压成套开关设备和控制设备》；GB7251.1—1997《低压成套开关设备和控制设备第一部分，型式试验和部分型式试验成套设备》和ZBK36001-89《低压抽出式成套开关设备》标准。

　　GCK低压抽出式配电柜，采用先进的拼装结构和组合单元，抽出式组合单元叠装于封闭的金属柜体隔室内，其防护等级为IP30，具有安全、可靠、紧凑、方便、灵活等优点。

　　GCK低压配电柜，具有专用的计量柜，能够满足供电系统对低压计量的要求。 　　GCK低压配电柜，具有专用的静电电容器柜，作为补偿无功功率之用。 正常使用条件 1、周围空气温度不高干+40℃，不低于-5℃，且24小时内其平均温度不高于+35℃。 2、空气清洁，相对湿度在最高温度+40℃时，不超过50％；在较低温度时，允许有较高的湿度，例如：+20℃时为90％；允许由于温度变化可能会产生的凝露。 3、海拔高度不超过2000m。

　　结构特点 柜体结构：GCKl低压抽出式配电柜为全拼装式组合结构，基本骨架采用专用型材拼装而成，柜体骨架、零件外形尺寸以及开孔尺寸均按基本模数E=20mm变化。

　　由于框架的所有结构均以螺钉紧固连接而成，避免了焊接变形和应力，提高了精度。每一个柜体分隔成三部分，即顶部可供水平母线贯穿的主母线室，前面部分用隔板分隔成若干个功能单元小室，组合后高度为1760mm，后面部分为电缆室，室内装有支架，用于敷设进出电缆。

　　抽出式功能单元的小室后面设置了垂直母线，垂直母线利用分支母线和水平母线联接，每个抽出式功能单元，在接通位置与垂直母线联接。柜顶装有通风窗的金属封板；顶部需进出线时，则采用绝缘封板，底部为金属封板，在上面冲有敲落孔，以利电缆进出。

　　抽出式系统结构：每个功能单元的电器元件均安装在一个抽屉上，可使整个单元脱离柜体，维修安全、方便。抽屉装于600mm宽的柜体内，有“分离”、“试验”、“接通”三个位置。抽屉小室的电源进线侧装有活门，抽屉在“试验”、“接通”位置，活门自动开启，在“分离”位置，活门自动关闭。小室门与回路主开关具有联锁装置，合上主开关则小室门不能打开，特殊情况下亦可解锁开门。主回路电流在100A及以下，小室高度为220mm；45A及以下的回路，一般可并排安装二个抽屉。200A、400A的回路小室高度一般为440mm，600A回路的小室一般为660mm。

　　 插入式系统结构：主回路电流>630A时，采用插接式结构的框架式断路器，用操纵杆摇动推进螺杆来完成与母线的接通和断开。除主开关外的其它电器元件固定安装于小室内。

　　 固定式系统结构：计量单元及静电电容器柜，采用固定式安装，所有电器元件均安装于配电柜的横梁或安装板上。
