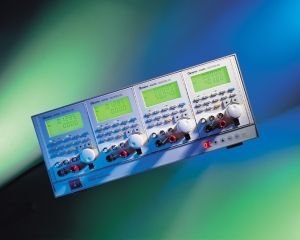

Model 6300 series 可编程直流电子负载 60W, 100W ,250W, 300W　模组化设计，即插即用 对于大电流及高功率的应用，可并联多组电子负载模块至2400W 主/从介面的设计，可同步执行多组电子负载模块拉载的应用 RS-232及GPIB(选购) 标准介面 定电流(CC)，定电压(CV)，定电阻(CR)及定功率(CP)操作模式 最小设定解析度可达150uA 低输入阻抗，在低电压时，具大电流拉载能力 高速动态负载模拟达20KHz 即时动态负载模拟及输出端量测 l00组测试参数储存能力 多段式15 bits高精密电压、电流量测线路 摇控测试功能 具有杂讯量测功能 短路测试及短路电流量测　6300系列可编程电子负载，采即插即用之插槽式设计，一对四的主机内，使用者可依不同测试需求决选不同规格范围之负载模组，其跨主机之主/从界面设计，更可同步对有8组输出端之电源供应器或DC/DC，AC/DC转换器进行动态的、定电流、定电阻、定电压、定功率，及短路模拟拉载测试，并就其负载调整率及电流源状态进行精密的量测，并依设定值自行判定其GO/NO GO状态，对工程师在设计开发上、生产线测试及品保的产品检测提供快速的检测设备。本系列产品提供四种负载模块因应不同的测试选择，其功率范围从60W至300W，宽广的电压设定从0.5mV至256V，电流设定从150μA至60A，电压量测范围从0.5mV到250V。每一种负载模块皆采电流闭路迥圈设计，及串接全部MOSFET元件提供高可靠度的负载控制、模拟如定电流、定电阻。定电压及定功率负载模式，除可测试电压及电流源之外，亦可进行AC/DC电源供应器的负载调整率、限流特性测试及电池的端电压、电池充电器进行充/放电测试，其中定电组的模拟测试对于电源供应器的启动及限流特性亦提供相对的应用。 而可编程动态负载，其2.5A/uS快速转换率及20KHz动态周期的设定范围，亦可用于模拟现代快速电子元件的暂态反应及电源供应器的整体迥路之反应。本系列产品亦提供全球唯一之杂讯量测机能，频宽高达20MHz，可进行电源供应器输出端之杂讯监测，另有短路测试功能，以模拟测试被测物之保护线路，综合上述，本系列产品成为电源供应器测试的最佳整体解决力案。直流电子负载是一种基本的，同时也是非常重要的仪器设备，它协助工程师去模拟待测物输出端各种正常或异常的负载状态，各负载模块的模拟功能提供研发、品管及自动测试系统上的应用，定电流及短路模拟的工作模式更适切于检验、生产线及热机寿命的试验上。　　型号　6301 单一负载模块外框　 6304 四个负载模块外框　 63006 电子负载模块6A/60V/60W　 63010 电子负载模块20A/60V/100W　 63025 电子负载模块10A/250V/250W　 63030 电子负载模块60A/60V/300W　 A600011 测试治具盒 (6 channels)　 A600013 A600011/A600012 测试治具转接板 (PC standard)　 A600014 A600011/A6000 测试治具转接板 (Terminal block)　 A630001 单一模块噪音测量卡(20MHz)　 A630002 6304/6314/6334/6340系列用GPIB 控制介面卡　 A630003 RC-63 远端遥控器　 A630006 6304 电子负载外框之专用19"机框耳架　　　　　 [详细资料]
