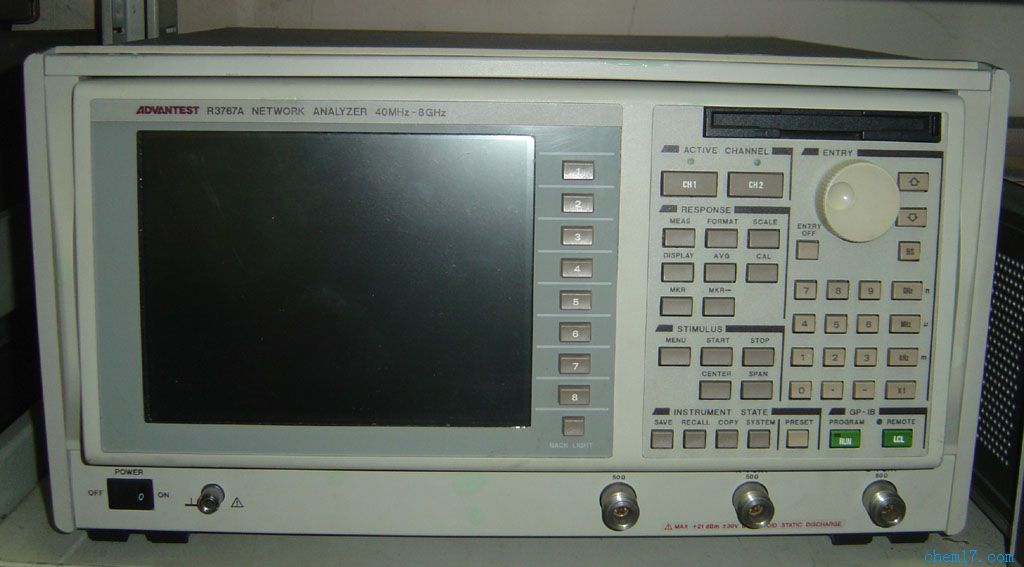

R3767系列网络分析仪R3767A/R3767CH/R3767CG

13543804978
R3767系列8GHz网络分析仪能够快速和精确地测量幅度、相位、群延迟和阻抗。测量的频率范围为40MHz~8GHz。由于它具有最新高速信号处理结构，R3767系列网络分析仪可以进行10kHz RBW（IF带宽）的0.25ms/点的快速测量。R3765系列可应用于生产线或工程中。系列包括三种型号：A型（基本型），B型（内置电桥）和C型（内置S参数测试装置）。
　　R3767系列采用独立的分析仪功能和容易读数的7.8英寸大TFT彩色LCD显示，所以很容易进行数据比较和模式分析。内置的BASIC控制器功能、并行I/O功能和条码输入功能，使它很容易完成测量、分析和评估以及建立一个高速ATE（自动测试装置）系统。因此，R3767系列在使用标准FDD格式（720K，1.2M和1.44M字节）和内部标准SCPI指令的情况下，非常适合作为系统组成部分。
★用于特定场合的三种类型：
....A型：基本型
....B型：内置电桥型
....C型：内置S参数测试装置
★高速扫描
....0.15毫秒/点（带有标称校准）
★高速测量：0.15毫秒/点
★具有4通道和8迹线的多功能显示
★100dB宽动态范围
★对于扫描中不同RBW和输出电平的标准程序扫描功能
针对不同应用的可选择最佳系统
　　根据你应用需要可以从R3767系列中选择出最佳型号。
　　A型提供了内置信号隔离器和两个输入终端，可同时进行两个器件的测量。将A型连接到选件双工器测试装置上，它可以用在手提电话前部，用三个端口（AND、RX和TX端口）进行双工器测量。当作为选件功放测试装置的组成部分时，主机可以修正并可同选件VIGs连用，这样手提电话的功放就可以测量了。在这种情况下，A型可以满足多种应用场合。
　　B型装有功分器和SWR电桥，能够同时测量传输和反射。当使用B型时，通过校准1口就可实现高精度测量。
　　C型装有S参数测试装置，这种装置提供了功分器和两个SWR电桥以及一个用于正向/反向转换的半导体转换开关。在自动反向模式中，C型可以高精度测量正向特性（S11和S21）和反向特性（S22和S12）。
作为系统的组成成分
　　32字×8行的荧光屏显示
独立应用
7.8英寸TFT彩色LCD
0.15ms/点的高速扫描
　 在电介质滤波器、SAW滤波器、隔离器、环行器、功率放大器、天线和其它电子元件的生产线的测量系
