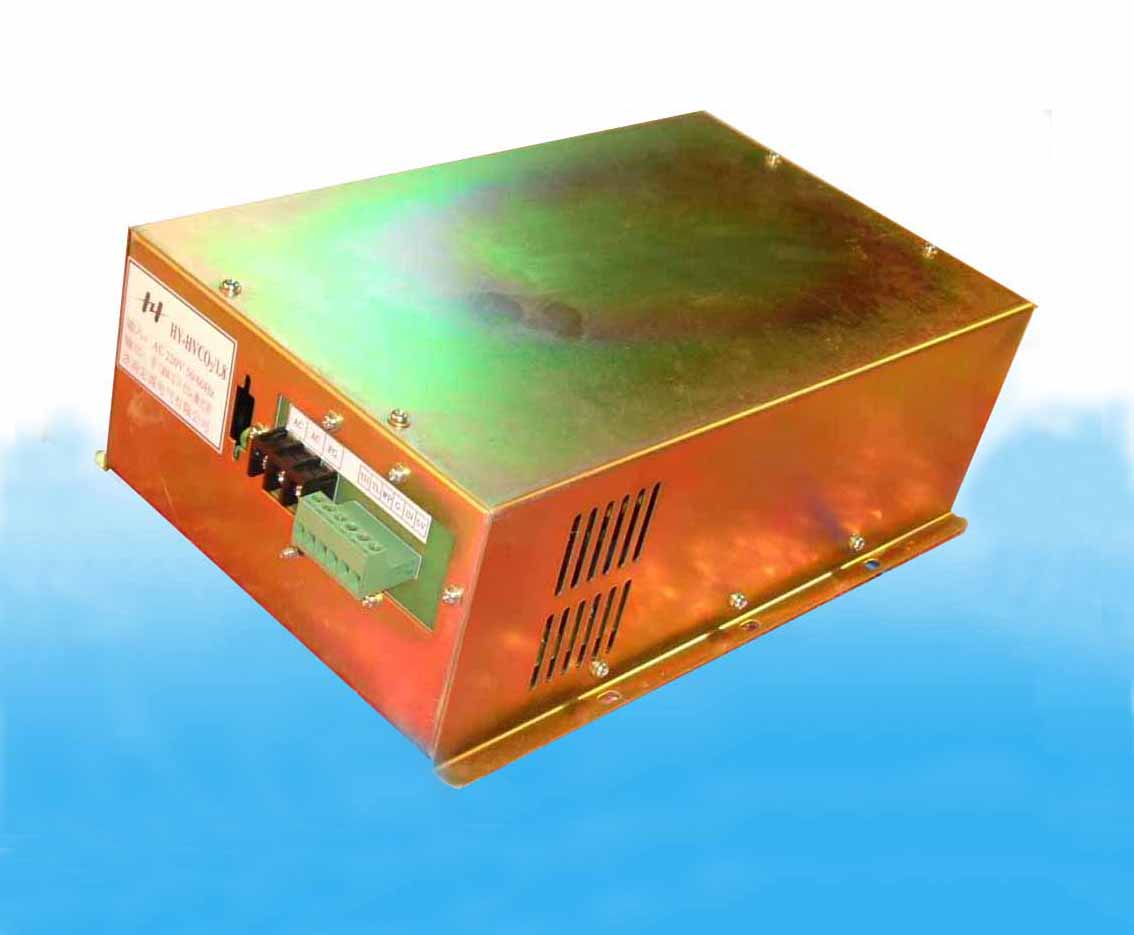

80瓦激光电源
HY-HVCO2/1.8。
一、主要特点：
1. 兼容性好：可以适应多家厂家的80W激光管。
2. 切割型、雕刻型功率稳定性好，适应性强；雕刻型响应速度快，雕刻效果好。
3. 显著延长激光器的寿命。
4. 控制简单，可选择高或低电平控制：利用TTL电平即可控制激光的启、停，同时加有保护开关，检测外部是否通水、通风等。
5. 激光功率控制简单：既可用0~5V的模拟信号控制激光功率的大小，又可用PWM信号控制。
6. 电源本身具有开路保护功能：在保护接地良好的情况下，电源可以短时间工作于开路状态，这可以避免因激光管爆裂造成激光电源的损坏，从而提高了电源的寿命。
7. 电源本身可带有反馈接口，可以用于闭环控制，也用于检验激光器的实际工作电流。
8. 应用领域：亚克里雕刻、切割；布料雕刻、切割；双色板雕刻、切割；橡胶版的雕刻、切割等。
二、主要技术参数：
|
输入 |
输入电压 |
AC220V或AC110V(订货时应特别说明) | |
|
交流频率 |
47---440Hz | ||
|
冷态浪涌电流 |
≤60A(AC220V输入时) |
≤30A(AC110V输入时) | |
|
泄漏电流 |
≤0.7mA(AC220V输入时) |
≤0.4mA(AC110V输入时) | |
|
输出 |
最大输出电压 |
DC 40KV | |
|
最大输出电流 |
DC 28mA | ||
|
效率 |
≥90%（满载时） | ||
|
平均无故障时间 |
≥10000小时 | ||
|
响应速度 |
≤1mS（从开关信号给出到输出电流上升到设定电流90%的时间） | ||
|
控制接口 |
TTL电平开关控制，有效电平可高、低选择（详见控制端子说明） | ||
|
耐压 |
输入-输出,输入-机壳:AC1500V 10mA 60s；输出负极和机壳相连 | ||
|
保护 |
可短时间开路（要求电源外壳良好接地，同时避免正极和机壳之间拉弧）。 | ||
|
使用环境 |
工作温度（-10~40）℃ ，相对湿度：≤90% | ||
|
冷却形式 |
强制风冷 | ||
|
外形尺寸 |
L×W×H=280*173*97 (mm) | ||
三、使用说明：
1）激光管的连接（参见电源和激光器的接线图）：
HY-HVCO2/1.8电源的高压（HV+）必须与二氧化碳激光管的阳极（全反射端）相连;HY-HVCO2/1.8电源的电流回路,通过一个电流表（或直接）与二氧化碳激光管的阴极（激光输出端）相连。
2）控制信号的连接（参见电源和控制板卡的接线图）：
将控制板卡的控制信号线按要求分别可靠接入HY-HVCO2/1.8电源的控制端，并保证控制板卡的地、激光电源的机壳、激光机的壳及计算机的机壳可靠连接在一起。开机如果出光不正确，应检查控制信号是否正确(包括电压值和逻辑)，功率控制若用PWM控制的应保证PWM的频率f≥20KHz,幅值（峰－峰值）≤5V，并检查保护开关WP的连接是否正确。
3）电压选择：
HY-HVCO2/1.8电源要求输入为220VAC/50Hz，如需110VAC应特别订购。
4）附加功能：
HY-HVCO2/1.8电源有一组保护开关，可串联通水开关、风机开关、打开外壳时的保护等。
