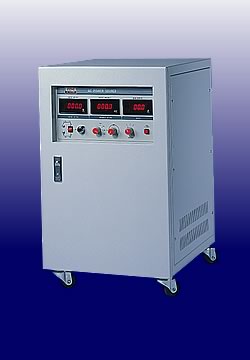

AFC系列大功率三相变频电源
产品详情
產品名稱  |
| AFC-33030 |
| 產品特徵 |
◇廣範的使用範圍
針對世界各地不同電源種類，使用者不僅可以模擬其電壓和頻率（47～63Hz）作測試應用；還可以支援400Hz頻率的國防軍事偵測、航空電子及航海、通訊等應用設備。
◇純淨化輸出電源品質
雙重電力轉換，提供純淨可靠的正弦波電力輸出。不但是研發和實驗室的最佳電源，也是EM/EMC/安規測試的標準電源。
◇穩定性優
分高、低兩檔供任意選擇切換。
◇全方位輸出電壓模擬
高檔：標準設定電壓的+10%～+25%。
中檔：標準設定電壓。
低檔：標準設定電壓的-10%～-30%。
◇直接切換選擇的輸出頻率檔
47～63Hz、50Hz、60Hz、400Hz。2倍頻、4倍頻可可作變壓器、馬達、電磁鐵等線圈類產品之層間耐壓絕緣測試（LAYER SHORT TEST）。
◇快暫態反應速度
對100%的除載/載入，輸出負載穩壓率在反應時間內，可立即穩定在±1% (線性負載)。
◇強過載能力
容許100%滿載長延時使用；當瞬間負載容量超過3倍的額定電流時，變頻器/電源模擬供應器可以承受，並且不會造成電壓壓降。
◇安全的多項保護功能
具過電壓、過電流、過高溫、短路保護及告警裝置。遇異常狀況時，本機的電子電路會自動感應並立即跳脫，同時發出警鳴，通知使用者做緊急狀況處理。
◇適合各項負載使用
不管是純阻性，容性，電感性或非線性負載都可以使用。
AMP/Transistor 電晶體放大式：
容量：500VA～1KVA
極優的穩壓率：+/-0.2%
低諧波失真：+/-0.2%
暫態反應：50μs
|
IGBT/PWM 脈波寬度調變方式：
容量：2KVA ～300KVA
體積小、重量輕
效率高、可靠度佳、噪音低
暫態反應：2ms | |
| 規格說明 |
|
型號 |
|
型號 |
AFC-33030 |
|
額定容量 |
30KVA |
|
電路方式 |
IGBT / PWM脈波寬度調變方式 |
|
輸入(交流) |
|
相位 |
三相 |
|
額定電壓 |
3W +G (Δ) : 220V（G） 或 3W +N+G (Y) : 220V/380V（T） 1 |
| 額定電壓範圍 |
+/-15% |
| 頻率 |
50Hz+/-3Hz, 60Hz+/-3Hz |
|
輸出(交流) |
|
相位 |
三相 |
|
額定電壓 |
低檔:5~150V (L-N) 高檔:10~300V (L-N) |
| 電源穩壓率 |
+/-1% (線性負載) |
| 頻率 |
47~63Hz, 50Hz, 60Hz, 400Hz, 2F (2倍頻)、4F(4倍頻) 選項: 40~500Hz |
| 頻率穩定度 |
</＝ 0.01% |
| 波形 |
純淨正弦波 |
| THD (電壓總諧波失真) |
+/-2% (線性負載) |
| 波峰因數值 |
3:1 |
| 最大電流 |
低檔:83.3A 高檔:41.7A |
| VA 效率 |
＞/＝ 85% (滿載) |
| 暫態反應 |
最大值 2ms |
| 相位偏移 |
三相平衡負載或空載: </＝1° , 100%三相不平衡負載: </＝2° (50Hz 或 60Hz狀況下測得) |
|
指示 (電表/解析度) |
|
電壓表 |
4位數:解析度 0.1V |
|
頻率表 |
4位數:解析度 0.1Hz |
| 電流表 |
4位數:解析度 0.1A |
| 瓦特表 |
4位數:選項 |
|
保護 |
|
過高壓 |
電子電路偵測 |
| 過低壓 |
電子電路偵測 |
| 過載 |
電子電路偵測 |
雜迅消除
(Normal Noise Suppression) |
高能量突波吸收器, 濾波器 |
| 過溫 |
電子電路偵測 |
| 短路 |
電子電路偵測 |
|
告警聲 |
|
短路 |
V |
| 市電異常 |
V |
| 過溫 |
V |
| 過載 |
V |
| 過高壓 |
V |
|
整機特性 |
|
絕緣電抗 |
DC500V 20MΩ以上 |
| 耐壓絕緣 |
1800Vac/5mA/1分鐘 |
| 超載能力 |
100% 滿載長延時使用; 3倍瞬間負載容量 |
| 冷卻方式 |
強制風扇冷卻 |
| 配線方式 |
端子盤 |
尺寸 (WxDxH/mm)
(UPS 主機: / 電池組:) |
600x970x1240 |
淨重 (kg)
(UPS 主機: / 電池組:) |
385 |
|
環境 |
|
溫度 |
0℃~45℃ |
|
相對溼度 |
0~90%（非凝結狀態） |
| 海拔高度 |
1500公尺 | | 1. 其他電壓規格請參考表一 。
2. 可依顧客要求規格製作。
3. 一年保固期。
4.規格不斷研發改進，變更恕不另行通知
| |
