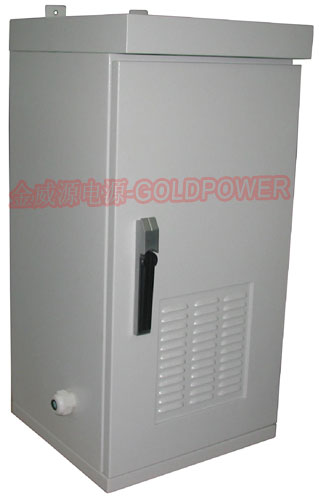

金威源户外电源系统用于移动通信系统电源和通信设备供电电源

点击查看原图
公司名称:
所属类别:电源产品分类>>特种电源
电子信箱:cehua@gold-power.com
联系电话:0755- 83433152
联 系 人:沈梦玥
更新时间:2012/10/23 14:00:04

产品详情
一、GPA441 BUPS系统配置
标准配置
1、GPAD132M25.2-2A整流模块1个;
2、GPA441 电源机柜1个;
3、+24V蓄电池100Ah 两节(客户选配);
4、配件及说明书一套。
二、GPA441 BUPS的技术性能
GPA441 BUPS电源系统适用于户外移动通信系统,也可用于其它通信设备供电。
2.1基本工作原理
交流电源通过AC-SWITCH空气开关控制后,进入整流模块,AC SWITCH对交流电源起到过载、短路保护作用。+25.2V、GND是电源的主输出,是客户的负载接口;用户的电池接在BAT+和BAT-端口,通过空气开关BAT SWITCH以及下电接触器KM1后接入电源系统的直流输出侧,BAT SWITCH空气开关对电池起到关断控制以及提供过载、短路保护作用。
系统正常情况下,电源将输出+25.2V,并对蓄电池充电。如果出现市电故障,此时系统将改由电池供电,随着电池的放电,电池端电压开始下降,当电池电压低于22V±0.5V时,监控模块上报电池欠压告警信号,当电池电压降到21V±0.5V时,监控模块控制接触器KM1动作,关闭+25.2V输出,此时电源系统将停止工作。当外部市电恢复,系统将同时恢复正常工作状态。
2.2 性能指标
1) 交流输入
额定输入电压:120 VAC /220VAC
最大输入电流:15A
频率:60HZ/50Hz;43~67HZ
2) 电池输入
蓄电池组的正、负极与整流模块的直流输出并联(极性一致),工作在浮充或均充状态。
3) 直流输出
标准电压:+25.2VDC
直流总输出电流:40A  (当电压低于120V时,降为80%额定负载输出)
直流输出:20A×2路
电池输出:20A×2路
交流输入:15A×1路
4) 直流输出杂音
峰-峰值杂音电压:≤200mV(20MHz范围内)
5) 稳压精度
电源系统稳压精度: ≤±1%
6) 工作效率:≥90%
7) 绝缘电阻:
直流部分、交流部分、机壳之间的绝缘电阻≥10MΩ (试验电压500Vdc)
8) 绝缘强度:
对交流输入与直流输出部分施以50Hz的交流电压1500Vac,漏电流≤30mA,一分钟无击穿飞弧;交流部分与机壳施以50Hz的交流电压1500Vac,漏电流≤30mA,一分钟无击穿飞弧;对直流输出与机壳之间施以50Hz的直流电压500Vdc,漏电流≤10mA,一分钟无击穿飞弧。
9) 机械特性:
冷却方式:风机强制冷却
系统尺寸(长413mm×宽410mm×高889.8mm):
系统重量:约41.6Kg
10) 工作温度
GPA441 BUPS电源系统在大于-40℃时上电(但不给负载供电),在-20℃~+60℃正常工作。当温度高于65℃时,电源系统降额工作
