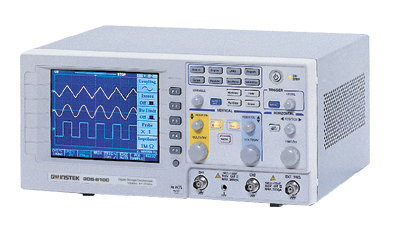

数字示波器存储数字示波器 GDS-806C

公司名称：上海日意电子科技有限公司
所属类别：>>其他类
电子信箱：wuwenjing@riyipower.com
联系电话：13917506174 021-51083590-115
联系人：吴雯静
更新时间：2010/8/24 10:01:16

产品详情

商品简介：

频宽:60MHz 显示系统:5.7 LCD, Color

详细说明：

特点

60MHz 频宽，彩色LCD 荧幕
125k 记忆体深度，12 格水平画面超大显示
25GS/s 重复波形取样率
15 项波形参数自动量测，△V/△T 同时显示模式
高阶触发功能：脉波宽度触发、电视扫瞄线触发、事件 ( Event ) / 时间 ( Time ) 延迟触发功能、快速傅立叶转换 ( FFT ) 功能、视窗放大功能
波形 Go/NoGo 判断，设定串列自动量测 ( Auto Setup Sequence )
内建即时辅助说明及支援多国语言操作 ( 中文繁/简、英、韩、俄 ...等共计十一国语言 )

规格

显示系统
显示器	彩色 (320 x 240), 5.7 LCD
显示对比	可调整
波形显示范围	8 x 10 ( 12 ) 格
波形显示模式	点, 向量, 累积
垂直系统
频宽	60MHz ( -3dB )
通道	2
垂直解析度	8-Bit
垂直灵敏度	2mV/div ~ 5V/div
垂直准确度误差	∮3%
上升时间	＜5.8ns
垂直端输入耦合	1MΩ±2%, ~ 18pF
垂直端输入阻抗	AC , DC , Ground
极性	标准&反向
讯号与接地间的最大输入电压	300V( DC+AC peak ) , CATII
波形处理	CH1+CH2 , CH1-CH2 , FFT
偏移范围	2mV/div ~ 50mV/div：∮0.5V ; 100mV/div ~ 500mV/div：∮5V ; 1V/div ~ 5V/div：∮50V
频宽限制	20MHz (-3dB)
水平系统
水平扫描范围	1ns/div ~ 10s/div (1-2-5顺序) ; Roll : 250ms/div ~ 10s/div
量测显示模式	Main , Window , Window Zoom , Roll , X-Y
水平准确度误差	∮0.01%
水平延迟范围	前置触发 : 最大20div ; 后置触发：1000div
讯号获取系统
即时取样率	每通道最快取样率100MS/s
等效取样率	每通道最快等效取样率25GS/s
纪录深度	125k/CH
峰值侦测	10ns ( 500ns/div ~ 10s/div )
获取模式	取样、峰值侦测、平均
平均次数	可选择 2.4.8.16.32.64.128.256 次
触发系统
触发类型	CH1 , CH2 , Line , Ext
触发模式	Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width
触发耦合	AC , DC , HF , LF , Noise Reject
触发灵敏度	DC ~ 25MHz：0.5div or 5mV 25MHz ~ 60MHz：Approx. 1.5div or 15mV
X-Y 模式
X轴 / Y轴输入	通道 1 / 通道 2
相位移	100kHz 时 ±3°
游标以及量测系统
自动电压量测	Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin
自动时间量测	Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width
游标量测	两游标间之电压差异 (ΔV)；两游标间之时间差异 (ΔT)；两游标间之频率差异(1/ΔT)
频率计数器
读值解析度	6位数
范围	交流耦合 , 自20Hz到最大频宽 ; 解析度10Hz
讯号种类	适用于所有可正常触发之讯号 (脉波宽度触发以及视频触发除外)
调整测试棒用信号
频率范围	1 kHz ~ 100kHz, 1kHz/STEP
周期比范围	5% ~ 95%, 5%/STEP
外部触发
外部触发电压范围	±15V
外部触发灵敏度	DC ~ 25MHz：~50mV 25MHz ~ 60MHz：~100mV
外部触发端输入阻抗	1MΩ±2%, ~ 18pF
外部触发端最大输入范围	300V( DC+ AC peak) , CATII
控制面板功能
自动设定	" Autoset " 可自动调整垂直系统 , 水平系统以及触发位准
储存/呼叫	提供15组量测条件之储存/呼叫功能
波形储存/呼叫	提供2组波形之储存/呼叫功能
介面
标准介面	RS-232C
选购介面 Opt. 01	GPIB (选购介面 Opt. 01与 Opt. 11只能二选一)
选购介面 Opt. 11	USB, Printer Port, Go/NoGo Output (选购介面 Opt. 01与 Opt. 11只能二选一)
电源电压	交流 100V~240V, 47~63Hz

配件
	使用手册 x1 电源线 x1 测试棒 x 2
尺寸以及重量	310W x 142H x 245D (mm), 约 4.1kg

选购配件

型号	名称	说明
GSC-005	Soft Carrying Case	GDS-800 Series
GTC-002	Instrument Cart	Shelf Loading 30kg, 120V Input Socket, 330(W) x 430(D)mm / GDS,GOS,GRS Series
GTC-001	Instrument Cart	Shelf Loading 30kg, 120V Input Socket, 450(W) x 430(D)mm / GDS,GOS,GRS Series
GRA-405	Rack Adapter Panel	Rack Mounting 19〃, 4u / GDS-806/810/820/840 Series
GTL-232	RS-232C Cable	For:GDS-806S/806C/810S/810C/820S/820C/840S/840C, GRS-6032A/6052A, SFG-830,LCR-816/817/819/821, PSM-2010/3004/6003
