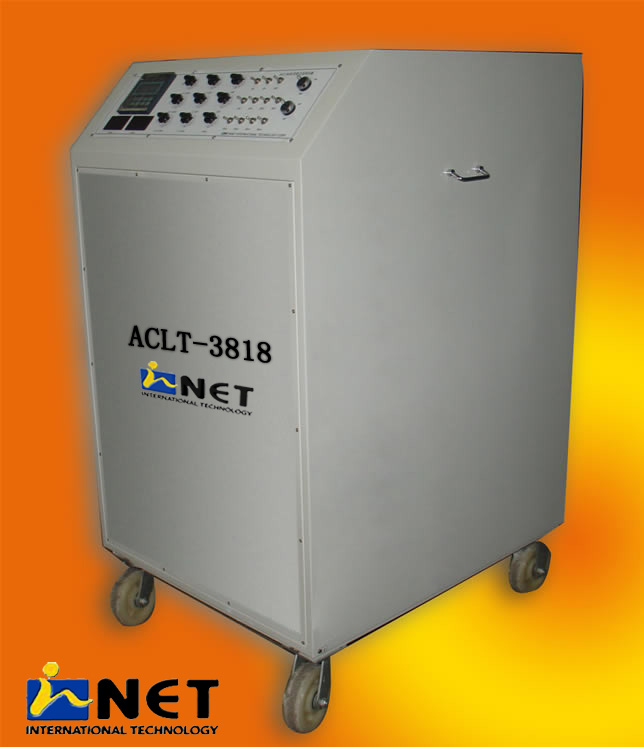

ACLT-3818H  逆变器性能检测设备
ACLT-3818H逆变器性能检测设备可以模拟各种 RLC交流负载，模拟逆变器各类工作环境，可以精确检测逆变器实际输出功率与带载能力，可以精确检测调试光伏逆变器的谐振点，主机内置有纯阻性负载和感性负载，功率输入采用分段式组合控制，可以任意组合各种功率输入。

   ACLT-3818H  逆变器性能检测设备的突出应用：
一、检测各种逆变器工作性能
1、有效快速精确检测逆变器的谐振点。
2、检测各种交流逆变器的输出功率及带载能力。
3、模拟各类工作环境，检测逆变器工作性能状况。
4、各种交流逆变器出厂验收及日常维护。

二、检测柴油发电机输出功率与带载能力
1、新装柴油发电机工程验收时，生产车间出厂验收检测其能否达到设计要求。
2、柴油发电机加装消声器等降噪设备后，检测其输出功率能否达到通信设备运行需要。
3、柴油发电机经过修理后，检测其输出功率、带载能力等性能指标是否符合要求。
4、柴油发电机的日常维护例行检测，根据新颁发的通信电源维护规程要求，每半年要对柴油发电机加载试机15-30分钟。

三、检测UPS设备的输出功率与带载能力
1、新装UPS设备的工程验收时，检测UPS设备输出功率及蓄电池能否达到设计要求。
2、UPS设备日常维护例行检测，根据新颁发通信电源维护规程要求，每年要对UPS设备进行核对性放电试验。

四、检测交流稳压器、开关电源等通信交流设备的输出功率与带载能力。

ACLT-3818H逆变器性能检测设备的主要功能：
(1)    可根据性能参数检测要求，通过操作面板设置相应的功率，任意组合、设定放电功率。
(2)    整机采用电子电路控制，具有温度过热自动阻断保护功能，由于特殊原因出现过热时，可自动切断负载。
(3)    采用液晶面板显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。还可实现对数据的存储功能。数据采样间隔在6s-10min之间任意设定。
(4)    新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。
(5)    本机采用小型单相风机送风，噪音小，风力大，便于热量扩散。
(6)    功率输入采用分段式方式。负载采用耗能方式工作，散热采用强制风冷方式。

ACLT-3818H逆变器性能检测设备的技术参数：
(1)    主回路由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3～1可调整，装
机总容量 183.97kVA。
(2)    三部分负载由开关分段控制
阻性负载：0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（三只10档旋转组合开关）；
4kW、8kW、10kW（三只拨动开关），合计31.99KW
感性负载：0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（三只10档旋转组合开关）；6kVA、10kVA、20kVA、30kVA（四只拨动开关），合计75.99kVA。
容性负载：0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（三只10档旋转组合开关）；
6kVA、10kvar、20kvar 、30kvar（四只拨动开关），合计75.99 kvar
(3)    阻性、感性、容性部分均可自由组合，最小步进幅度10W。
(4)    适用环境温度范围：－10～+40℃。
(5)    接入负载电压： 三相AC380V/50Hz（线电压380V，相电压220V）。
(6)    接线方式：三相四线制。
(7)    电压精度为±0.5%、电压分辨率为0.1V。
(8)    频率测量范围为40-60Hz。
(9)    电流测量范围0-500A。
(10)    在发生谐振时，R=5.3Ω，L=6.17×10－3H，C=1.65mF，Q=2.5。
(11)    冷却方式：风冷。
(12)    负载柜机箱本身带有控制面板，并带有RS232接口，负载和计算机相连接，并通过
相关软件实现负载中存储的数据传到PC机中进行处理。
PC机软件可显示本次测试中的最大功率值。
(13)    工作电源：交流220V/50Hz。
