PLZ-U Series单元式电子负载装置

公司名称：菊水贸易（上海）有限公司
所属类别：电源配套分类>>测试仪器
电子信箱：sales@kikusui.cn
联系电话：021-58879067
联系人：销售
更新时间：2010/5/20 17:40:18

产品详情

PLZ-U Series
单元式电子负载装置（DC） : 4 型号

接口: GPIB; RS-232C
CE marking: All models

概要

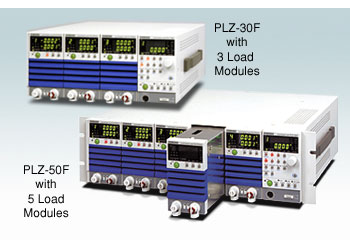

PLZ-U系列是具有恒流、恒阻、恒压等3种动作模式的小型高性能多通道电子负载装置。本设备采用单元（插入式）方式，以框架（2种型号）和负载单元（2种型号）共4种型号串联构成。框架PLZ-30F的3个通道上可安装负载单元，PLZ-50F的5个通道上可安装负载单元。负载单元备有70UA（支持0V输入、75W）和150U（自1.5V起动作、150W）。此外，可以通过并联运行增加电流容量和功率容量，功率容量可从75W到750W（在PLZ-50F上安装5台PLZ150U的情况下）进行组合。其上标准配备有GPIB、RS-232C的通信功能，极便于嵌入各类检查系统，适合于燃料电池、次电池、DC／DC转换器、开关电源等试验和多输出电源等试验。

特长

CC模式下的上升、下降通过速率为2.4A／µs（PLZ150U）
内置有3个范围（range）。最多5位数的电压、电流、功率测量功能
在恒流、恒阻模式下可连续改变电流通过速率
支持燃料电池的单节试验中所需的0V输入
各单元（通道）可分别进行独立动作或联动动作
在相同的负载单元中可进行最多5台的并联运行
为使用频率高的各动作模式和每个范围存储3个设定值
装有各类保护电路（过电压、过电流、过功率、过热、低电压、逆连接）
标准安装有GPIB／RS232C接口
可从外部进行输出ON／OFF控制

阵容

型号	规格
PLZ70UA	0 〜 150V, 15A, 75W,单元式电子负载装置、上升时间：10µs（以上升时间换算）的高速响应、※需要备用面板（PLZ-30F和PLZ-50F） > 使用说明书(英语)...
PLZ150U	1.5 〜 150V, 30A, 150W,单元式电子负载装置、上升时间：10µ s（以上升时间换算）的高速响应、※需要备用面板（PLZ-30F和PLZ-50F） > 使用说明书(英语)...
PLZ-30F	电子负载装置PLZ-U系列用框架、3个通道上可安装负载单元、前后面备用面板×2 > 使用说明书(英语)...
PLZ-50F	电子负载装置PLZ-U系列用框架、5个通道上可安装负载单元、前后面备用面板×4 > 使用说明书(英语)...
