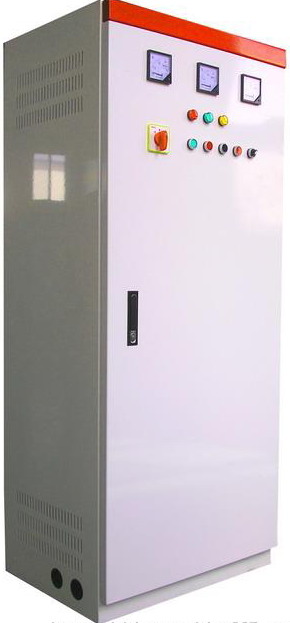

随着电网中的谐波污染日趋严重，导致谐波往往会误导控制器作出不准确的投切，为了修正功率因数让其更加可靠，因此通过功率因数补偿器+低压电容+谐波滤除 对电能质量敏感、各种精密、复杂的用电负荷提供高效洁净电力能源的最佳无功功率补偿组合器 研翔无功补偿产品采用晶闸管作为电容投切的固态开关随机数码无功功率直接取样的技术，具有无触点、无噪音、无涌流、无过电压、抗干扰强、响应快，真正实现无人值守的要求。基于瞬时功率理论和直接空间电压矢量的PW M发生技术，成功实现了对电压闪变的实时跟踪与抑制，响应时间为毫秒级，有效解决了冲击性负荷、非线性负荷、开关整流型负荷对电网的影响、并保护用电设备自身不受电网干扰，提高了设备利用率和使用寿命。广泛适用于工业及城市电网、石化、工矿等领域的治理补偿，应用于功率大、启动频繁的大型工业设备。

研翔电压滤波无功补偿类型：

组合生产线滤波补偿    工业电炉滤波补偿

整流变频型滤波补偿    速变负荷型动态滤波补偿



产品型号及技术参数：

低压谐波滤除装置型号：YXD

高压谐波滤除装置型号：YXS

设备补偿容量：22.5～300kVAR或按用户要求
补偿方式：三相平衡式、分相式补偿  控制路数：8路内任意选择

控制模式：晶闸管阀（无触点开关）全控，半控或角外控制

主电容接线方式：三相四线星接，角接

额定工作电压： 380V线电压/22OV相电压
额定输出基波电流：45A/91A/136A/182A

电压测量精度： 0．5级     电流测量精度： 0．5级

有功功率测量精度：O．5级 无功功率测量精度：O．5级

功率因数补偿结果#：O．95≤COSΦ≤1
电流谐波补偿结果#：谐波电流<3A

三相不平衡电流#：不平衡电流<5A
额定绝缘电压：1200V       外壳防护等级：IP30

产品特点：
1．控制系统采用基于DSP的全数字化控制器，动态响应快、控制精度高、编程功能强，模块化设计,对几兆至几十兆装置均可提供一体化的构造方式。
2．监控系统提供友好人机界面，实时显示系统工作状态。
3．冷却系统采用自然通风冷却，冷却效率高，运行可靠。
4．控制方式灵活，可实现三相同时控制、分相控制和三相平衡化等多种控制方式。

产品尺寸：根据客户要求定制

使用环境：

工作环境温度：-25℃～50℃
相对湿度：≤90%（25℃）短时允许100%； 海拔高度：≤2500M
安装环境：周围无易燃易爆物品，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃
