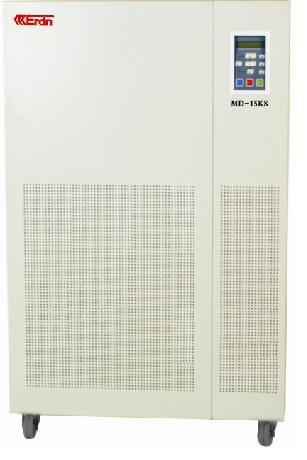

东莞默顿UPS电源 （公司网址www.merdun.com ）
MD系列
功率范围：1KVA～30KVA
工作方式：单进单出工频在线式
应用范围：工作站、小中型数据中心部门级集中供电
功率范围：1KVA～30KVA
工作方式：单进单出工频在线式
产品特点
■高可靠性设计
双变换在线式设计,使UPS的输出为频率跟踪、锁相稳压、滤除噪声、低失真度、不受电网波动干扰的纯净正弦波电源,使UPS对用户设备提供更为全面和完美的保护。
输出零转换时间,满足精密设备对电源的高标准要求。
■对负载保护能力强
机内标配输出隔离变压器,抗干扰能力强,为用户设备提供更为全面、完美的保护。
极小的零地电压差,满足精密仪器设备的供电需求,保护设备的安全运行。
负载兼容性好,可以适用各种不同类型的负载,满足各种应用场合的需求。
■环境适应性强
宽广的电压输入范围达150～310Vac(加AVR),避免频繁地切换至电池供电,适应于电力环境恶劣的地区。
UPS的输入频率范围大,保证接入各种燃油发电机均可稳定工作。
■电池优化性能高
采用智能电池管理技术,从而延长电池的使用寿命,减少电池维护次数。
先进的恒压充电技术,最大限度活化电池,节省充电时间,延长蓄电池的使用寿命。
■保护周全可靠
具有开机自诊断功能,避免因UPS隐患而可能引发的故障风险。
具有输出过载保护、输出短路保护,逆变器过温保护、电池欠压预警保护和电池过充电保护等多种保护功能,极大地保证了系统运行的稳定性和可靠性。
内置静态电子旁路开关,当UPS发生故障时,可无间断地转到旁路工作状态由市电继续向负载供电，并提供报警功能。
直流启动功能,可在无市电的状态下直接启动UPS,满足用户的应急需求。
■网络管理人性化
LCD显示面板,向用户准确地提供UPS的工作环境和工作状况信息。
通过RS232接口配合UPS智能监控软件可与电脑进行通讯,UPS的各种参数一目了然地显示在通讯界面上。
外接SNMP适配器,U PS具有远程网络管理功能,提供即时的UPS资料和电源信息,通过各种网络管理系统进行通讯和管理。
■ 节能与环保设计
采用了抗老化性能优异的LCD显示面板和经氟碳工艺处理的机箱外观，环保耐用，历久如新；
采用可拆解式模块化设计，易维护并高度节约资源；
采用新型涡流风扇,散热性能优异,高度节能；
采用无环流控制电路，节电性能良好；
采用绿色整流和逆变技术，为用户提供清洁的能源；
■ 基于第六代IGBT和高速静态开关切换技术，可靠性更高
MD系列技术参数表
|
型号 |
MD-1KS/H |
MD-2KS/H |
MD-3KS/H |
MD-4KS/H |
MD-6S/H |
MD-8KS |
MD-10KS |
MD-12KS |
MD-15KS |
MD-20KS |
MD-25KS |
MD-30KS | |||||||||||||
|
额定容量（VA） |
1KVA |
2KVA |
3KVA |
4KVA |
6KVA |
8KVA |
10KVA |
12KVA |
15KVA |
20KVA |
25KVA |
30KVA | |||||||||||||
|
额定容量（W） |
0．8KW |
1．6KW |
2．4KW |
3．2KW |
4．8KW |
6．4KW |
8KW |
9．6KW |
12KW |
16KW |
20KW |
24KW | |||||||||||||
|
额定电压 |
220Vac或230Vac | ||||||||||||||||||||||||
|
输入 | |||||||||||||||||||||||||
|
输入电压范围 |
150～310Vac（加AVR） | ||||||||||||||||||||||||
|
输入频率范围 |
50/60Hz±5% | ||||||||||||||||||||||||
|
频率跟踪速率 |
1Hz/s | ||||||||||||||||||||||||
|
输入功率因数 |
＞0．97 | ||||||||||||||||||||||||
|
最大输入电流 |
6A |
10A |
14A |
24A |
34A |
45A |
56A |
65A |
84A |
112A |
134A |
168A | |||||||||||||
|
输出 |
| ||||||||||||||||||||||||
|
输出电压 |
220Vac±1%或230Vac±1% | ||||||||||||||||||||||||
|
输出频率（电池模式） |
50/60Hz±0．5% | ||||||||||||||||||||||||
|
功率因数 |
0．8 | ||||||||||||||||||||||||
|
波形失真度 |
线性负载＜3% | ||||||||||||||||||||||||
|
过载能力 |
过载110-150%，维持5min后输出转为旁路供电：大于150%、维持300ms后输出转为旁路供电 | ||||||||||||||||||||||||
|
峰值系数 |
3：1（max） | ||||||||||||||||||||||||
|
整机效率 |
＞90% | ||||||||||||||||||||||||
|
转换时间 |
| ||||||||||||||||||||||||
|
市电模式→电池模式 |
0ms | ||||||||||||||||||||||||
|
电池 |
| ||||||||||||||||||||||||
|
电池电压 |
48VDC/192VDC（可选） |
192VDC |
240VDC | ||||||||||||||||||||||
|
充电时间 |
8～10小时完成90%容量 | ||||||||||||||||||||||||
|
面板显示 |
| ||||||||||||||||||||||||
|
LED |
指示电池低压，市电状态，朔变，旁路，UPS异常，过载指示 | ||||||||||||||||||||||||
|
LCD |
显示输入输出电压，频率，电池电压，负载百分比，机内温度 | ||||||||||||||||||||||||
|
通讯 |
| ||||||||||||||||||||||||
|
通讯界面 |
RS232通讯界面 SNMP网络界面（选件） | ||||||||||||||||||||||||
|
保护标准 |
| ||||||||||||||||||||||||
|
突波保护 |
符合lEEE527B标示 | ||||||||||||||||||||||||
|
噪声保护 |
符合FCC．A标准 | ||||||||||||||||||||||||
|
工作环境 |
| ||||||||||||||||||||||||
|
温度 |
0～40℃ | ||||||||||||||||||||||||
|
相对湿度 |
0～95%℃不结露 | ||||||||||||||||||||||||
|
储藏温度 |
-25℃～55%℃ | ||||||||||||||||||||||||
|
噪音 |
＜55dB(距离箱体1米处) | ||||||||||||||||||||||||
|
物理特性 |
| ||||||||||||||||||||||||
|
净重（Kg） |
46 |
63 |
75 |
65 |
69 |
88 |
100 |
120 |
150 |
220 |
230 |
245 | |||||||||||||
|
毛重（Kg） |
56 |
78 |
90 |
85 |
89 |
118 |
130 |
140 |
175 |
250 |
260 |
275 | |||||||||||||
|
尺寸（W×D×H）mm S 长机 H标机 |
200×530×460（S） |
200×600×490（S） |
220×580×540（S）
|
220×580×700 |
300×590×870 |
410×670×935 |
730×460×1180 | ||||||||||||||||||
|
200×530×600（H） |
200×600×632（H） |
220×580×700（H） | |||||||||||||||||||||||
|
执行标准 YD/T 1095-2000 | |||||||||||||||||||||||||
注：MD1-6K可以内置12V7AH电池标机（S 长机 H标机）
MD1-10K可以做标准机架UPS，尺寸如下表：
|
机器型号 |
直流电压 |
外形尺寸W×H×D (mm) |
|
机架MD-1K（RM） |
48VDC |
483×267×460 |
|
机架MD-2K（RM） |
48VDC |
483×356×460 |
|
机架MD-3K（RM） |
48VDC |
483×356×460 |
|
机架MD-4K（RM） |
192VDC |
483×356×480 |
|
机架MD-6K（RM） |
192VDC |
483×356×480 |
|
机架MD-8K（RM） |
192VDC |
716×356×480 |
|
机架MD-10K（RM） |
192VDC |
716×176×450 |
