本产品在设计时已经充分考虑了人身和财产安全,但不正确的使用方法有可能会导致安全及故障的发生,为了保证您的安全和利益,请您在使用安装时遵守以下规则:
控制器安装需要有专业人员指导或与经销商联系。
请勿泼洒任何液体到控制器机壳内,不可用湿布去擦机器外壳。
不要让小孩或自主能力不足的人使用本产品。
不要将本产品放置在电热器、取暖机等热源边使用,尽量避免阳光直射。
系统连接前请仔细核对并确认太阳能板、蓄电池、负载的额定电压,三者的额定电压应当相同,且都是12V(或24V)。
连线时特别注意太阳能板、蓄电池、负载的“+”、“-”极都不能接错。
系统连接线径大小应符合电流的要求,不可过小。
太阳能板、负载的额定电流不得大于控制器的额定电流。
连接必须牢固,确保接触良好
严禁已连接蓄电池“+”、“-”极的两端子直接短路
二、性能特点

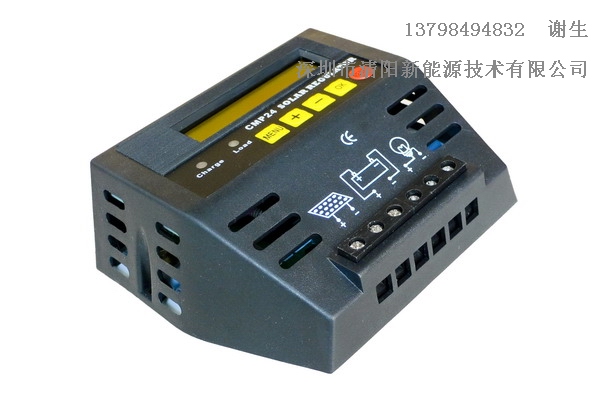

CMP24(16A—24A)控制器由CPU控制,根据蓄电池电压高低,调节充电电流大小,决定是否向负载供电,并具有以下性能:
经常保持蓄电池处在饱满状态
防止蓄电池过度充电
防止蓄电池过度放电
防止夜间蓄电池向太阳能板反向充电
蓄电池反接保护
太阳能极板反接保护
负载电流超过控制器额定电流,控制器自动保护并锁死,显示“Overload”
负载短路,控制器自动保护并锁死,显示“Load short”
电池电压过低,控制器会切断负载,显示“Battery low”,若电池电压升高,负载自动恢复
控制器可以对雷击进行保护
控制器正常工作时,以5秒为周期轮流显示电池电压、充电电流和负载电流
控制器长期累计并存贮蓄电池充电安时数和放电安时数
控制器开机时会根据电池电压等级自动设置停充电压、负载停机电压、负载恢复电压,这些参数均为环境温度25℃时的默认值
根据环境温度的变化控制器会自动对充电电压进行温度补偿
用户可以根据自己的需要,自行设置停充电压、负载停机电压、负载恢复电压三个参数
为防止电池过度放电,控制器自动控制最低负载停机电压,不得小于10V(对于12V电池)或20V(对于24V电池),小于此值“-”键不起作用
若用户恢复默认值,可按下“Menu”键5秒以上即可
三、系统连接
如图所示
·将蓄电池的 “+”、“-”极正确牢固地连接到控制器左起第3、第4位端子上
·将太阳能板的“+”、“-”极正确牢固地连接到控制器左起第1、第2位端子上
·将负载的 “+”、“-”极正确牢固地连接到控制器左起第5、第6位端子上
注意!
·太阳能板、蓄电池、负载的“+”、“-”极不能接错
·根据电流选定合适的线径,不可过小,推荐线径≥6 mm2
四、附件安装
·标准配置:近机式测温器
安装方法:在通电开机前,将测温器插入控制器右侧插座内,然后将蓄电池接入控制器,1分钟后测温器即能正常工作,按第4章中所述操作方法,即可看到控制器近旁的环境温度。
·选件:远机式测温器
用户使用蓄电池离控制器较远,可选用远机式测温器,订购时须写明蓄电池到控制器的走线长度。
安装方法:通电开机前,测温器插头端插入控制器右侧插座内,传感器端安装在蓄电池附近合适的地方,然后将蓄电池接入控制器。1分钟后,测温器即能正常工作。按第4章中所述操作方法,即可看到蓄电池近旁的环境温度。
五、技术参数
规格 额定电压(DC) 最大负载电流 充满断开 欠压断开 温度补偿 空载损耗 最小接线面积 回路压降
CMP24-16A 12V、24V、自动识别
/48V ≤16A 13.7V 10.5V -3mv/℃/cell ≤30mA 4 mm2 <400mv
CMP24-20A ≤20A <450mv
CMP24-24A ≤24A <500mv
备注:可以按照客户特殊要求定做!
