一、应用领域 ：

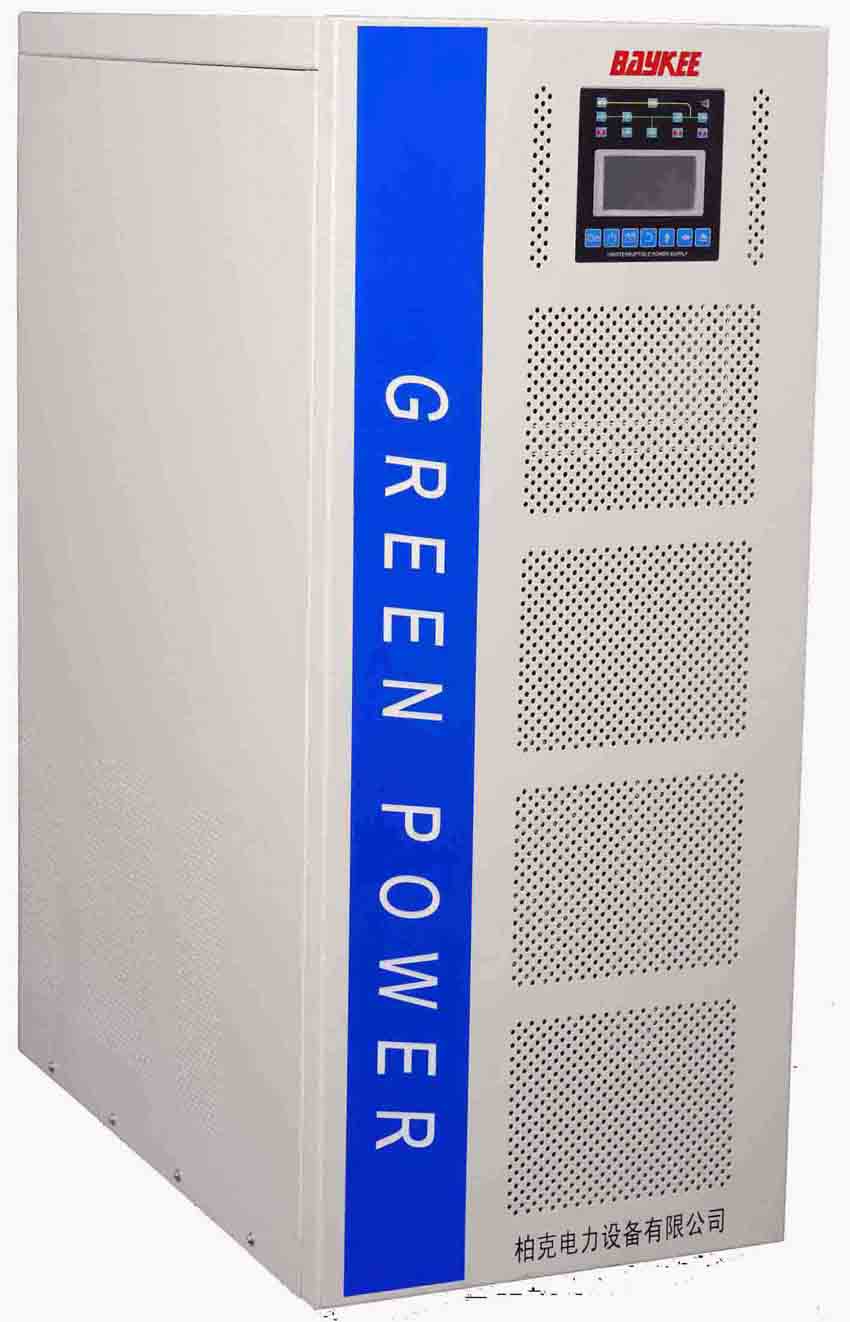

　　◆ MTS系列在线式智能数字化UPS，凝聚了柏克技术精华，全面突破了模拟电路时代的技术瓶颈，采用以高速微处理器 （MCU）和可编程逻辑器件（CPLD）为核心的数字化控制技术，并以第六代低损耗大功率IGBT和静态开关为功率器件，是全球最先进技术主导下的巅峰之作。
　　 ◆ MTS系列产品的容量从6KVA到80KVA。该系列产品以其优异的电网环境适应性，广泛应用于电信、银行、证券、交通、电力、工业等行业的中大型网络中心。

新一代 应有的品质：节能、高精度、数字化、人性化。

以生命周期评价为基础精密研制，更节能
·经科学的生命周期评价, MTS系列采用了抗老化性能优异的大屏幕面板和经氟碳工艺处理的机箱外观，环保耐用，历久如新；
·采用新型涡流风扇,散热性能优异,高度节能；
·采用无环流控制电路，节电性能良好；
·采用绿色整流和逆变技术，为用户提供清洁的能源；
·采用先进的数字电路及高精度SMD技术，整机寿命同比延长了80%。

采用高精度SMD技术，整机精密度更高
·MTS系列改变了传统的插入式电路处理工艺，全部采用高精度SMD技术，既省空间，又彻底消除传统UPS电路中的脚刺，便于提高集成电路的安全运行，同时提高可靠性和运行精度。
·采用4层电路板设计和高精度SMD元件完全清除了由芯片自身产生的各种高频信号对其他芯片的干扰，从而让各个芯片模块能够不受干扰的正常工作，抗干扰性大为改善。
·MTS系列全面采用SMD技术，耐高温、准确度高、滤波性能极好，整机性能更加稳定，更牢固耐用，使用寿命增加了80%。

采用数字化控制技术，全面智能数字化

● 先进的数字电路系统超稳定运行
　　 MTS系列UPS以先进的数字电路系统替代了传统的模拟电路，高速微控制器和可编程逻辑器件对电路控制、参数设定和运行管理更加完美，自检和自侦测功能更加强大。全程采样技术不仅有利于对电路板上的所有独立电路连接进行自检和故障分析，更能经数码变换为极度纯正和稳定的正弦波电压，确保系统超稳定运行。

● 电池智能化管理，耐用省心
　　 MTS系列导入了先进的智能化电池管理系统，可根据用户的电池配置自动调整电池的充电参数，并会根据供电环境对电池进行均充浮充转换、温度补偿充电，放电管理。此外，MTS系列还可通过监控界面对电池运行状态进行侦测管理，确保电池高效运行。智能化电池管理系统不仅减少了管理员的负担，更能延长电池的使用寿命达55%以上。

● 智能侦测系统全程守护
　　 该系统的微处理器不间断地对所有的电源状态、断路器状态、熔断器状态和所有的电路工作状态进行在线侦测。出现故障时，侦测系统会即时报警通知管理员，同步启动UPS全面保护功能。

● 智能通讯工具远程监控
　　 RS232和RS485通讯端口真正实现多用途通讯和远程监视。
　　 可选的SNMP卡，100%实现远程监控和网络管理。
　　 可选的干接点接口，采用无源接点有效实现了对UPS的状态监控。

二、主要性能特点 ：

基于第六代IGBT和高速静态开关切换技术，可靠性更高
　　 IGBT良好的高速开关特性；具有高电压和大电流的工作特性；采用电压型驱动，只需要很小的控制功率。第六代IGBT具有更低的饱和压降，逆变器的工作效率更高，温升低，可靠性更高。
       采用双变换纯在线式设计和高速的静态开关切换技术，性能更稳定。

超清晰界面信息处理技术，人机沟通无障碍
● 人性化的大屏幕LCD中英文显示流程图运行状态直观显示，智能图标按钮，表格式的数据资料、事件记录显示，中英文可选菜单操作。
● 直观的LED状态指示：工作流程式状态指示，一目了然。

其他性能优势

■ 优越的负载特性
　　 完全满足从0到100%负载的跃变，而无需切换到旁路，并保证输出稳定可靠。
■ 完善的保护功能
　　 具有输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。
■ 高性能的动态特性
　　 采用瞬时控制方式和有效值等多种反馈控制，实现了高动态调节，减小输出电压失真度。
■ 可选配输入谐波滤波器或12脉波整流器
　　 有效地抑制输入的谐波污染，提高UPS的输入功率因数，减小输入的谐波电流。
■ 可选配电池巡检模块
可对单个的参数进行测量，并在显示板上显示出来。如有电池故障立即报警，通知管理员。
■ 个性化的设置
　　 可根据用户用电要求对UPS进行工作状态设置，用户可选UPS工作模式、ECO节能工作模式、EPS工作模式。

三、工作原理 ：

● 原理框图：

● 整机的工作原理：
　　 该UPS是一个多重保护的交流供电设备。当主电正常时，首先将主电整流变换成纯净的直流电，滤除主电中的干扰，然后通过逆变器将直流电变换成纯净的正弦交流电输出，同时给蓄电池充电；当主电异常时，则将蓄电池储存的直流逆变为交流输出，保证用户负载的高质量的电源供电；当逆变器关闭或故障时则自动转为旁路供电。手动维修旁路保证在不断电的情况下对UPS进行维护或检修。
● 微处理器控制中心：
　　 微处理器（MCU）将输入、输出、电池、环境等数据经高速运算，然后控制整流器、逆变器、静态开关的运行和保护并响应外部的操作指令。
● 整流和充电单元：
　　 主电输入检测电路将主电输入电压频率和相位信息送到MCU进行运算，主电的电压、频率、相位在正常范围内时，MCU送出整流控制信号，整流电压从0VDC缓慢的上升到额定电压，减小对输入的浪涌电流冲击。由于电池组和直流总线并联运行，整流器同时对电池进行充电：当电池电压低于浮充电压时，整流器工作在恒流模式，此时MCU将电池的充电电流反馈和用户设置的电池容量信息进行计算控制；当电池充至浮充电压时，转为恒压充电模式。同时MCU还根据电池的温度信息对电池进行温度补偿充电，还根据电池的使用情况对电池进行定时维护管理（当电池长时间没有充放电时，MCU自动转为均充模式来激活电池的活性），以延长电池的使用寿命和减少用户的管理负担。
● IGBT逆变单元：
　　 在直流总线正常时，MCU发出逆变控制信号，逆变电路通过SPWM驱动信号驱动IGBT逆变桥，经变压器隔离变压、滤波后，输出纯净的正弦交流电。逆变器通过调整驱动信号的脉冲宽度使输出电压从0VAC缓慢的上升到额定电压，通过输出反馈控制使输出稳定；同时检测输出电压、电流对逆变器进行保护。
● 自动和手动旁路单元：
　　旁路电路即是将输入通过开关电路直接转换到输出供电。当逆变器关闭或故障时，MCU高速控制静态开关自动切换到旁路供电，而不间断负载的供电。
　　 旁路电源可以和主电为同一组电源，也可以是不同的交流电。
● 显示通讯单元：
　　 显示单元是将整机的运行状态和数据通过LED和LCD显示出来，同时还通过RS232、RS485、干接点信号、SNMP卡等，配合后台软件实现远程监控。MTS系列采用了大屏幕LCD（128×64）显示,图形化的操作介面，表格式的数据显示。256条超长的事件记录，对你的供电状态进行分析和管理提供很好的帮助。
